Plateforme de travail XXXL

En plus des fonctionnalités et des diamètres existants, nous proposons de nombreuses options pour des silos plus grands et encore plus de flexibilité. Pour les silos d'un diamètre allant jusqu'à 30 mètres, nous pouvons incorporer des poteaux/tubes gonflables qui soutiennent le sol ou la terre selon un quadrillage de six mètres.

Ces poteaux/tubes gonflables, d'un diamètre d'environ un mètre, apportent un soutien supplémentaire à la plate-forme gonflable en forme de disque. En glissant le long de ces tubes, la plate-forme peut facilement être élevée à la hauteur souhaitée, ce qui garantit des conditions de travail optimales.

madeInEurope

Points d'attache sur la surface

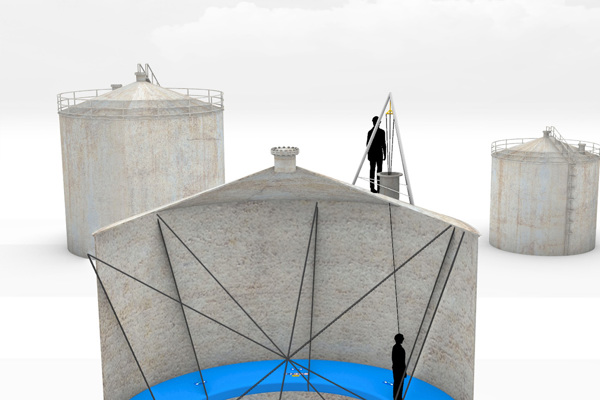

Nous pouvons également équiper la plate-forme de points d'attache sur la surface. Ces points servent de points de connexion pour les lignes de suspension attachées au bord du silo. En utilisant une grille de six mètres, la plate-forme peut être suspendue en toute sécurité à différentes hauteurs, ce qui garantit une stabilité et une sécurité optimales pour les travailleurs.

Grâce à ces options de poteaux et de lignes de suspension, la plate-forme convient à un large éventail de tailles et de configurations de silos. Qu'il s'agisse d'une solution compacte ou de grands silos, la plate-forme de travail gonflable de Buitink offre une polyvalence sans précédent.

Construction d'un grand silo à l'aide d'une plate-forme de travail gonflable XXL

Ingénierie et analyse structurelle

Nous avons calculé la structure d'une plate-forme de travail gonflable de Buitink Technology d'un diamètre de 20 mètres. Vous pouvez consulter ce calcul au format pdf :

Plateau d'ingénierie XXXL

En résumé, la conclusion de cette analyse est que la plate-forme de travail gonflable proposée, lorsqu'elle est conçue conformément aux spécifications et aux mesures de sécurité décrites, peut transporter en toute sécurité des personnes avec une charge maximale de 150 kg, y compris l'équipement. La pression interne de la plate-forme garantit un positionnement et un ancrage sûrs dans le réservoir.

Bien entendu, nous pouvons concevoir la plate-forme en fonction de vos exigences et de vos souhaits spécifiques. Par exemple, si vous avez besoin d'une charge ponctuelle ou d'une charge maximale différente, nous pouvons voir si c'est possible et élaborer une proposition.

L'analyse structurelle que nous avons réalisée évalue la faisabilité et la sécurité de la plate-forme de travail gonflable de Buitink Technology. En voici les points essentiels :

  • Buitink Technology a mis au point une plate-forme de travail gonflable de démonstration destinée à être installée dans des réservoirs d'un diamètre de 3 m. L'objectif est d'étendre le concept de la plate-forme à une taille plus importante ;
  • Pour étendre le concept de la plate-forme à un réservoir plus grand de 20 m, on suppose un plancher textile à points de suspension soutenus par colonnes gonflables ;
  • Le principe de soutien de la plate-forme repose sur la pression interne qui pousse la plate-forme contre la paroi du réservoir ;
  • L'analyse prend en compte différents facteurs tels que les pressions, les forces, les contraintes et les déformations pour évaluer l'intégrité structurelle de la plate-forme ;
  • La pression interne sélectionnée de 500 mbar offre une marge de sécurité de 4 par rapport à la pression de gonflage maximale de 2000 mbar ;
  • Le panneau de plancher à double couche avec coutures tombantes a été modélisé et évalué pour le poids propre et les charges réparties ;
  • L'analyse montre que la plate-forme se déforme sous l'effet du poids propre avec une déflexion et des contraintes acceptables dans les marges de sécurité ;
  • Sous une charge répartie de 10 kg/m2, la contrainte augmente mais reste dans des limites acceptables ;
  • L'analyse inclut également les effets des charges ponctuelles simulant des personnes marchant sur la plate-forme et montre une déformation et des contraintes acceptables dans les marges de sécurité ;
  • Elle recommande de soutenir la plate-forme textile à intervalles réguliers, de maintenir une pression interne de 500 mbar et de placer la zone de travail à moins de 3 m du périmètre pour une stabilité optimale.

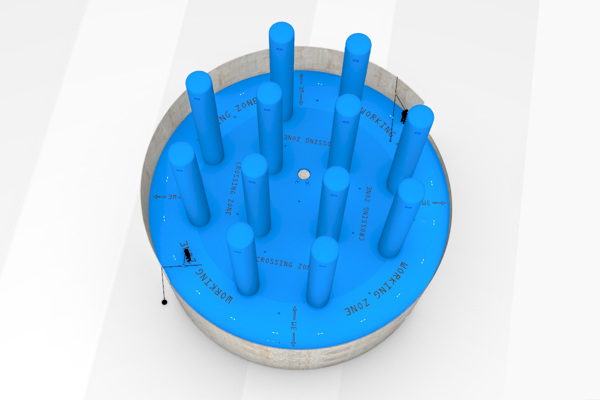

Zone de travail et zone de passage

La sécurité avant tout

Lors de l'utilisation de la plate-forme de travail gonflable de Buitink Technology, la sécurité du travail est naturellement prioritaire. Chaque situation est différente et doit être examinée et évaluée individuellement par des spécialistes.

Un projet d'exemple de plan de travail/de déclaration de méthode et d'analyse des risques de la tâche (TRA) pour la plate-forme de travail gonflable peut être consulté au format pdf :

TRA platform XXXL

Le plan de travail/la déclaration de méthode présente une approche globale de l'installation, de l'accès et de l'utilisation en toute sécurité de la plate-forme gonflable. Il aborde les dangers potentiels et prévoit des mesures d'atténuation des risques. Les protocoles de sécurité sont encore renforcés par l'inclusion de plans d'urgence et de procédures de sauvetage.

Points clés du plan de travail

Voici les points clés du plan de travail/de la déclaration de méthode et de l'analyse des risques liés aux tâches que nous avons créés à titre d'exemple pour la plate-forme de travail gonflable Buitink :

  1. Introduction : le document décrit le plan de travail pour l'utilisation de la plate-forme de travail gonflable dans les silos, les réservoirs et les espaces cylindriques. Il souligne la nécessité de disposer d'opérateurs formés et expérimentés et insiste sur le fait que cet énoncé de méthode doit être utilisé en conjonction avec une formation spécifique et des évaluations des risques.
  2. Disposition du système : la plate-forme de travail peut être placée à n'importe quelle hauteur par friction avec les parois du réservoir. Des "poteaux" de soutien gonflables sont utilisés pour les réservoirs de plus grand diamètre. Les opérateurs travaillant sur la plate-forme doivent être attachés à un système de sécurité distinct à tout moment.
  3. Équipement de protection individuelle (EPI) : L'équipement de protection individuelle minimum comprend un casque pour le travail en hauteur (EN12492) et un harnais pour le travail en hauteur (EN361).
  4. Dispositifs d'ancrage : Les dispositifs d'ancrage utilisés pour sécuriser le système de sécurité doivent être conformes aux exigences de la norme EN795 et avoir une résistance minimale à la rupture de 12 kN.
  5. Système d'accès et de sortie : l'accès à la plate-forme et la sortie de celle-ci doivent être assurés par une méthode appropriée garantissant un accès facile et une évacuation efficace en cas d'urgence. Il peut s'agir, par exemple, d'une échelle d'accès munie d'une ligne antichute séparée ou d'un système d'accès par corde.
  6. Manœuvres sur la plate-forme : les opérateurs doivent être attachés au système de sécurité à tout moment. Des longes verticales et horizontales sont utilisées pour la protection contre les chutes et les déplacements. Les lignes et les dispositifs d'ancrage doivent être conformes aux normes de sécurité applicables.
  7. Recommandations pour la formation des opérateurs : les opérateurs doivent recevoir une formation de base sur le travail en hauteur, une formation spécifique au produit pour la plate-forme de travail gonflable et une formation sur le système de sécurité. Une formation supplémentaire peut être nécessaire en fonction de la complexité de l'installation et de l'utilisation.
  8. Énoncé de la méthode : Le document décrit les étapes de l'installation de la plate-forme, du réglage de la hauteur de la plate-forme, de la plage de travail pendant plusieurs jours et de la désinstallation de la plate-forme. Chaque étape comprend des contrôles de sécurité et des précautions.
  9. Planification des urgences : Une procédure de planification des urgences est fournie, y compris l'identification des scénarios, les méthodes d'évacuation/de sauvetage appropriées, l'équipement requis, la taille et la compétence de l'équipe, les méthodes de communication et les exigences en matière de formation/d'exercice. Des scénarios d'urgence typiques sont également mentionnés.
  10. Un modèle de plan de sauvetage est donné, comprenant les méthodes de sauvetage, l'équipement, la communication et un schéma de visualisation.

Spécificités Plateforme ∅ 20m (XXXL)

  • La hauteur de la plate-forme une fois gonflée est de 34 cm.
  • Diamètre des poteaux/tubes +/- 100 cm.
  • La hauteur des poteaux/tubes dépend de la hauteur du (des) silo(s).
  • La plate-forme de travail et les poteaux/tubes peuvent être enroulés séparément.
  • Les pièces peuvent être livrées vides et enroulées par le trou d'homme.

De nombreuses possibilités

Comme nous avons développé la plate-forme de travail gonflable Buitink entièrement dans la maison iegn et que nous la produisons nous-mêmes, nous pouvons fournir des solutions sur mesure. Ci-dessous, nous vous présentons quelques autres applications de pointe de la plate-forme gonflable pour vous inspirer.
