1. General

Buitink Technology desarrolla, fabrica y monta paredes acústicas flexibles. Podemos montar y desarrollar estas paredes por encargo, pero también ofrecemos una selección de paredes acústicas flexibles estándar y combinaciones intermedias.

Probamos el aislamiento acústico de estas paredes según la norma EN ISO 10140-2 (Medición del aislamiento acústico a ruido aéreo).

2. Prueba de aislamiento acústico

En el vídeo de arriba puede ver cómo funciona una prueba de aislamiento acústico. Para obtener resultados relevantes y muy fiables, se probaron paneles de hasta 5 x 4 metros.

Todos los materiales que utilizamos para fabricar y montar paredes insonorizadas son ignífugos, en su mayoría según la clase B-s2, d0 de la norma EN 13501-1.

3. Paredes acústicas Buitink estándar

La gama de productos de Buitink Technology incluye de serie las siguientes paredes acústicas:

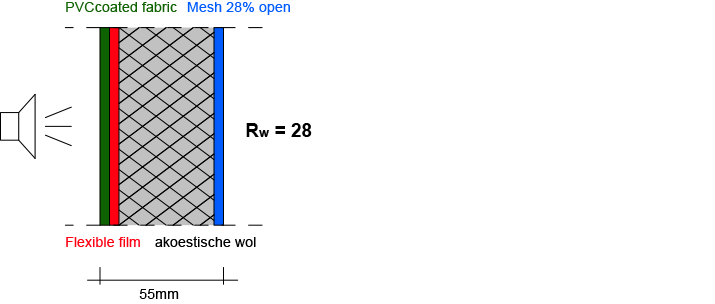

3.1 BTFW-12

Este muro acústico flexible se compone de una tela de vela reforzada con fibras (tejido revestido cerrado), una lámina atenuadora/aislante, lana acústica de 50 mm de grosor y un tejido de malla abierta acústica (tejido de malla).

El índice de reducción acústica nominal de esta construcción es: Rw=28.
Peso: aprox. 12^kg/m2
Grosor del panel: aprox . 55 mm

3.2 BTFW-7

Este muro acústico flexible se compone de una tela de vela reforzada con fibras (tejido revestido cerrado), una lámina atenuadora/aislante, lana acústica de 50 mm de grosor y un tejido de malla abierta acústica (tejido de malla).

El índice de reducción acústica nominal de esta construcción es: Rw=23.
Peso: aprox . 7^kg/m2
Grosor del panel: aprox . 55 mm

3.3 BTFW-18

Esta pared acústica flexible se compone de una lona reforzada con fibras (tejido revestido cerrado), lana acústica de 50 mm de grosor, una lámina amortiguadora/aislante, lana acústica de 50 mm de grosor y una lona reforzada con fibras (tejido revestido cerrado).

El índice de reducción acústica nominal de esta superestructura es: Rw=26.
Peso: aprox . 7 kg/^m2
Grosor del panel: aprox . 110 mm

3.4 Silencio AW

Alphalia Silent Aw de Serge Ferrarin es un tejido revestido con un alto grado de absorción acústica. El material en sí no tiene un alto grado de aislamiento acústico, pero funciona bien en combinación con uno de los tipos de paredes flexibles de Buitink Technology. Véase, por ejemplo, el apartado 3.1, en el que se probó el Silent AW en combinación con una cavidad de 20 cm y un panel del tipo BTFW-7.

Peso: 620^g/m2 aprox.

Puede leer más sobre Alphalia Silent Aw aquí.

4. Combinaciones de muros

A menudo se consigue un aislamiento acústico mucho mejor cuando se instala una cavidad (de aire) con una pared flexible de aislamiento acústico a ambos lados. Buitink Technology ha probado las siguientes combinaciones de acuerdo con la norma EN ISO 10140-2 (Medición del aislamiento acústico a ruido aéreo).

4.1 BTFW-7/ cavidad 20 cm/ Silent AW

Esta configuración está compuesta por la pared acústica flexible BTFW-7 de Buitink, una cavidad de 20 cm y una capa de Silent AW de Serge Ferrari.

Índice de reducción acústica nominal de esta construcción: Rw=25.

4,2 BTFW-7/ cavidad 20 cm/ BTFW-12

Esta configuración se compone de la pared acústica flexible BTFW-7 de Buitink y, a continuación, de una cavidad de 20 cm y una capa de BTFW-12.

Índice de reducción acústica nominal de esta construcción: Rw=43.

5. Valores globales de aislamiento acústico

Aquí encontrará el resumen total de los valores de aislamiento acústico según la norma EN ISO 10140-2 de las paredes insonorizadas y las combinaciones de tipos de paredes insonorizadas.

Valores de aislamiento acústico

6. Ejemplo de proyecto

Para un proyecto en el sur de Francia, se pidió a Buitink Technology que desarrollara una solución adecuada para el aislamiento acústico durante eventos y fiestas celebrados en un lugar muy singular.

De hecho, se trata de una antigua base naval para submarinos que ya no se utiliza como tal. En el futuro, el complejo se utilizará para actos culturales y fiestas. El ruido producido en el proceso no debería ser audible, si es que lo es.

Las fotos siguientes son las primeras que muestran la ubicación y las barreras acústicas necesarias para este proyecto.

6.1 Solución: por entrada una combinación 2 paredes acústicas flexibles

Para satisfacer los requisitos y deseos del cliente, Buitink Technology ha desarrollado grandes paredes acústicas que pueden instalarse en el edificio monumental. Para este proyecto se ha elegido la combinación del tipo BTFW-12 (pared interior) y batyline AW (pared exterior).

6.2 Dimensiones y fijación

Las cuatro grandes barreras acústicas miden cada una unos 22 x 18 m.

La parte superior y los laterales de las paredes acústicas flexibles individuales se fijaron a la estructura existente con muelles. En la parte inferior, los muros están lastrados y sujetos con cadenas.
