Droogloop op eiland Jersey

Buitink Technology heeft op Jersey een prefab lichtgewicht spankap met de functie van droogloop ontworpen, gefabriceerd en gemonteerd.

Modulair, demontabel en wereldwijd inzetbaar

De gehele overkapping - inclusief alle muurbevestigings platen en -beugels - is ontworpen en gemaakt op basis van foto’s en een digitale inmeting. Vervolgens is de droogloop als prefab bouwpakket naar de locatie vervoerd, waar deze binnen enkele dagen door onze monteurs is gemonteerd.

De droogloop van Buitink Technology bestaat uit een modulair profielsysteem. Dit systeem is geschikt om permanente constructies en overkappingen van te bouwen, maar ook heel eenvoudig te demonteren, te verplaatsen en (elders) weer op te bouwen.

Met het profielsysteem kunnen zo prefab lichtgewicht maatwerkoplossingen worden gerealiseerd, die op locatie heel snel op te bouwen zijn. Bovendien is het systeem zeer compact te verpakken en te vervoeren.

Daarmee is de Droogloop van Buitink Technology een oplossing die wereldwijd geleverd en ingezet wordt.

Uitgangssituatie

Op basis van een programma van eisen, foto’s en (globale) maatvoering van de situatie is door Buitink Technology een ontwerp gemaakt van de droogloop.

Uitgangssituatie

Ontwerp en eisen

Bij het ontwerp is onder andere rekening gehouden met de volgende eisen en aspecten:

  • Tussen twee gebouwen moet een droogloop gerealiseerd worden zodat men beschermd is tegen weersinvloeden tijdens laden en lossen;
  • De overkapping moet lichtdoorlatend zijn;
  • Er moet gezorgd worden voor een goed afwatering, naar één kant;
  • Directe regeninslag vanaf de zijkanten moet zoveel mogelijk voorkomen worden;
  • De overkapping moet berekend zijn op alle weersomstandigheden (wind, sneeuw);
  • Ook de muurbevestigingen moeten worden meegenomen, zodat de droogloop als kant en klaar bouwpakket kan worden geleverd op locatie.

Op basis van bovenstaande eisen en de gewenste maatvoering hebben wij de onderstaande lichtgewicht droogloop overkapping ontworpen.

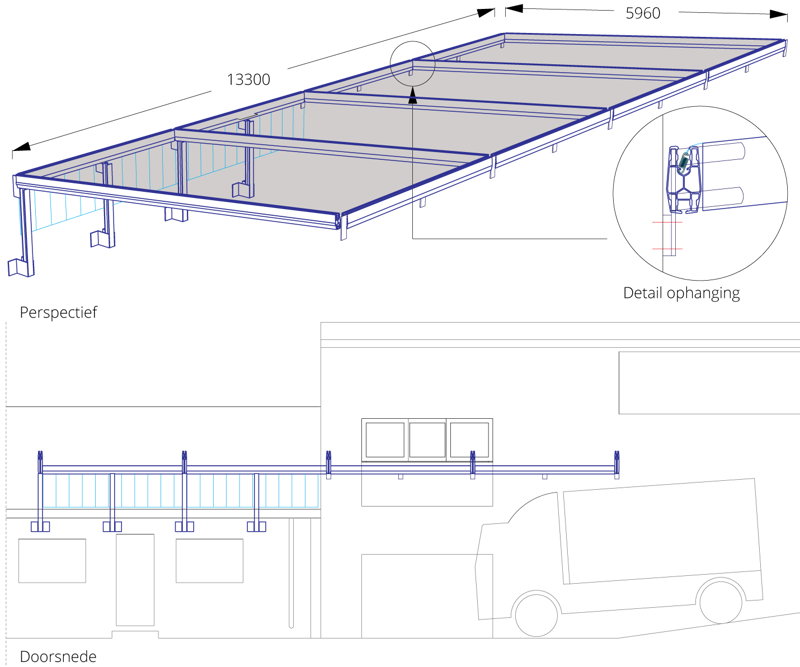

Engineering lichtgewicht droogloop overkapping

Materialen framewerk

De Droogloop is vervaardigd uit topkwaliteit materialen van Europees fabricaat.

  • De hoofddraagconstructie is opgebouwd uit een speciaal aluminium extrusie profiel, dat in iedere kleur kan worden gecoat of geanodiseerd;
  • In dit profiel worden de gespannen doeken/ membranen middels RVS veren gemonteerd;
    Detail profiel
  • De profielen zijn onderling gekoppeld en aan de omliggend muren bevestigd met behulp van RVS schetsplaten, RVS koppelstukken en RVS hulpconstructies.

Materiaal membraan

De membranen zelf zijn gemaakt van een wit, translucent membraandoek, type TX30-III van Serge Ferrari. Deze membraankwaliteit is lichtdoorlatend, vlam vertragend, vuilafstotend en heeft een verwachte levensduur van meer dan 25 jaar. De specificaties van dit materiaal:

Flexlight-XtremTX30-III

Membraan mogelijkheden

Een Droogloop van Buitink Technology kan worden voorzien van alle mogelijke doek- en foliesoorten: dicht zeildoek, in alle mogelijke kleuren, licht-doorlatend of niet-licht-doorlatend, volledig transparant (met zelf doorlating van UV straling!), zonwerend gaasdoek, regen brekend gaasdoek, (full colour) bedrukt, etc

Via onderstaande links vindt u voorbeelden van de vele materiaalmogelijkheden die wij bieden:

- Dicht zeildoek

Soltis Proof 502

- Gaasdoek (wind brekend, zonwerend en directe regeninslag blokkerend)

Frontside View 381

Soltis Horizon 86

Soltis Perform 92

- Transparante ETFE folie

ETFE folie

- Full colour bedrukking

Ook kan een Droogloop overkapping deels of volledig worden voorzien van een (full colour) bedrukking, zodat uw overkapping volledig wordt afgestemd op de omgeving en wat u mooi vindt!

Zie voor meer informatie over de topkwaliteit full colour print techniek die kan worden gebruikt:

printable

Projectgegevens droogloop

Afmeting: 13,3 x 6 meter (circa 80 m2)
Materiaal: Serge Ferrari Flexlight-XtremTX30-III | Specs >
Opdrachtgever: Valley Foods, Jersey
Hoofdaannemer: Rowney Sharman, Jersey
Droogloop: Buitink Technology
Uitvoeringsjaar 2021

Transport en verpakking

De prefab Droogloop overkapping van circa 13,3 x 6 meter (ca. 80 m2) weegt circa 750 kg. Dat is slechts 9,4 kg per m2 aan eigen gewicht.

Deze overkapping van 13,3 x 6 meter kan bovendien heel compact worden verzonden. Er is slechts een ruimte nodig van circa 5,7 x 1,2 x 0,3 meter.

Montage en verankering

Naast de droogloop zelf, kunnen wij ook alle muurbevestigingen en ankers maken en meeleveren. De Droogloop komt dan bij u aan als volledig compleet bouwpakket, klaar voor montage!

De montage van de droogloop is eenvoudig. Wij leveren een montagehandleiding mee, die u stapsgewijs kunt volgen. Binnen Europa kunnen wij de supervisie of de gehele de montage verzorgen, daarbuiten kunnen wij voor supervisie/ begeleiding zorgen indien dit gewenst is.

Hieronder ziet u afbeelding en filmpjes die een goed beeld laten zien van de muurankers en -beugels en de montage van de Droogloop.

Voordelen van onze Droogloop

Een Droogloop van Buitink Technology heeft een aantal voordelen:

  • Eenvoudig op te bouwen;
  • De Droogloop is ontworpen als bouwpakket, licht van gewicht en heel compact over de gehele wereld te versturen;
  • Kan worden voorzien van wind- en regen brekende en zonwerende gaasdoeken, maar ook van dichte zeildoeken of zelfs transparante doeken als alternatief voor een glasdak;
  • Kan worden voorzien van zonnepanelen.

FAQ Lichtgewicht Droogloop


Is een Lichtgewicht Droogloop geschikt voor permanente toepassing?

Door tijdens de engineering vooraf goed te berekenen welke belasting regen, wind en sneeuw kunnen uitoefenen op de droogloop en gevelconstructie, is dit een ideale lichtgewicht oplossing die permanent kan blijven zitten.

Biedt een Lichtgewicht Droogloop alleen bescherming tegen regen?

Afhankelijk van uw wensen kan de overkapping dienstdoen als waterdicht dak, maar ook als zonnedoek en windvanger indien je gebruik maakt van zijwanden. Er is een ruime keuze aan verschillenden materialen die wind, water en licht blokkeren of juist doorlaten.
Kan je de Lichtgewicht Droogloop achteraf ook weer makkelijk demonteren?

Doordat we gebruik maken van een speciaal ontwikkeld modulair POV® profiel is de montage op locatie maar ook de demontage achteraf relatief makkelijk uitvoerbaar. Je kan de droogloop dus demonteren en bijvoorbeeld op een andere locatie weer terugplaatsen. Daarbij kan je de doeken wisselen waardoor een totale nieuwe set-up ontstaat.

Hoe kom ik erachter of een Lichtgewicht Droogloop in ons geval een goede optie is?

Na een inschatting van de situatie in combinatie met uw wensen, kunnen wij een ontwerp en engineering traject opstarten waarbij er een duidelijk beeld ontstaat van de technische haalbaarheid op locatie en of het kostentechnisch binnen de begroting past.

Duurt het lang om de Lichtgewicht Droogloop te monteren?

Alles wordt in onze eigen fabriek prefab gebouwd en compact verpakt zodat eenmaal aangekomen op locatie het profielsysteem snel kan worden gemonteerd, doeken ingeschoven en afgebouwd. Uiteraard is de doorlooptijd volledig afhankelijk van de omvang van het project en of de voorbereidingen op de bouwplaats volgens afspraak zijn uitgevoerd.

Kunnen de doeken ook worden voorzien van reclame?

De doeken van de Lichtgewicht Droogloop kunnen worden voorzien van full colour bedrukking. Dat kan zijn om de looks van het eindresultaat te personaliseren maar ook om reclame-uitingen te laten zien.
In combinatie met een speciale behandeling kan er op de full colour bedrukking zelfs 10 jaar garantie worden gegeven op de kleurechtheid.

In welke landen monteren jullie deze Lichtgewicht Droogloop?

Doordat het hele systeem prefab in onze eigen fabriek in Duiven wordt gebouwd en zeer compact wordt verpakt, kunnen wij die praktisch gezien relatief betaalbaar de hele wereld over sturen. In Nederland en België monteren we met ons eigen team. Op alle andere plekken in de wereld kunnen wij de supervisie van de montage verzorgen.

Welk onderhoud moet er worden gepleegd aan de Lichtgewicht Droogloop?

Vervuiling van de doeken hangt sterk af van de locatie waar de droogloop geplaatst wordt. Een bosrijke omgeving met veel blad, kan om een hogere onderhoud frequentie vragen dan bijvoorbeeld montage in een kustgebied. Afhankelijk van de keus van het doek, zal in het algemeen de meeste vuilaanslag door regen verdwijnen. Bij oplevering krijgt u een onderhoud advies dat u zelf eenvoudig kunt uitvoeren.

Kan je achteraf de doeken van de Lichtgewicht Droogloop overkapping wisselen?

Mocht je achteraf een schaduwdoek willen vervangen, door bijvoorbeeld een doorzichtige en licht doorlatende ETFE-folie of andersom, dan kan dat. Door het slimme POV® profielsysteem kunnen alle typen doeken eenvoudig achteraf worden ingeschoven of uitgeschoven.

Wordt een Lichtgewicht Droogloop altijd aan de gevel of tussen 2 gevels gemonteerd?

Dat is inderdaad één van mogelijkheden maar daarnaast kan ook een vrijstaande constructie worden gebouwd of een deels vrijstaande constructie. Fundatie is daarbij dan ook een onderdeel waarbij we van advies kunnen voorzien.

Locatie

Valley Foods Ltd | La Solitude Farm | JE3 6DF | St Martin Jersey
