Válvula inflable de reducción de CO2

Válvula inflable resistente al calor y aislante para chimeneas industriales para reducir las emisiones deCO2.

Funcionamiento y finalidad de la válvula dereducción de CO2

El objetivo de la válvula inflable resistente al calor de Buitink Technology es reducir la pérdida de energía y calor y lasemisiones de CO2 de las chimeneas industriales.Válvula de reducción de CO2

Cuando se detiene una fábrica o un proceso de producción -para realizar tareas de mantenimiento, por ejemplo-, una chimenea suele dejar de funcionar temporalmente y, a menudo, provoca una gran emisión no deseada de calor yCO2.

En esos momentos, las válvulas inflables dereducción de CO2 de Buitink Technology pueden llenarse (automáticamente) de aire, sellando la chimenea e impidiendo que salga aire (caliente) por ella.

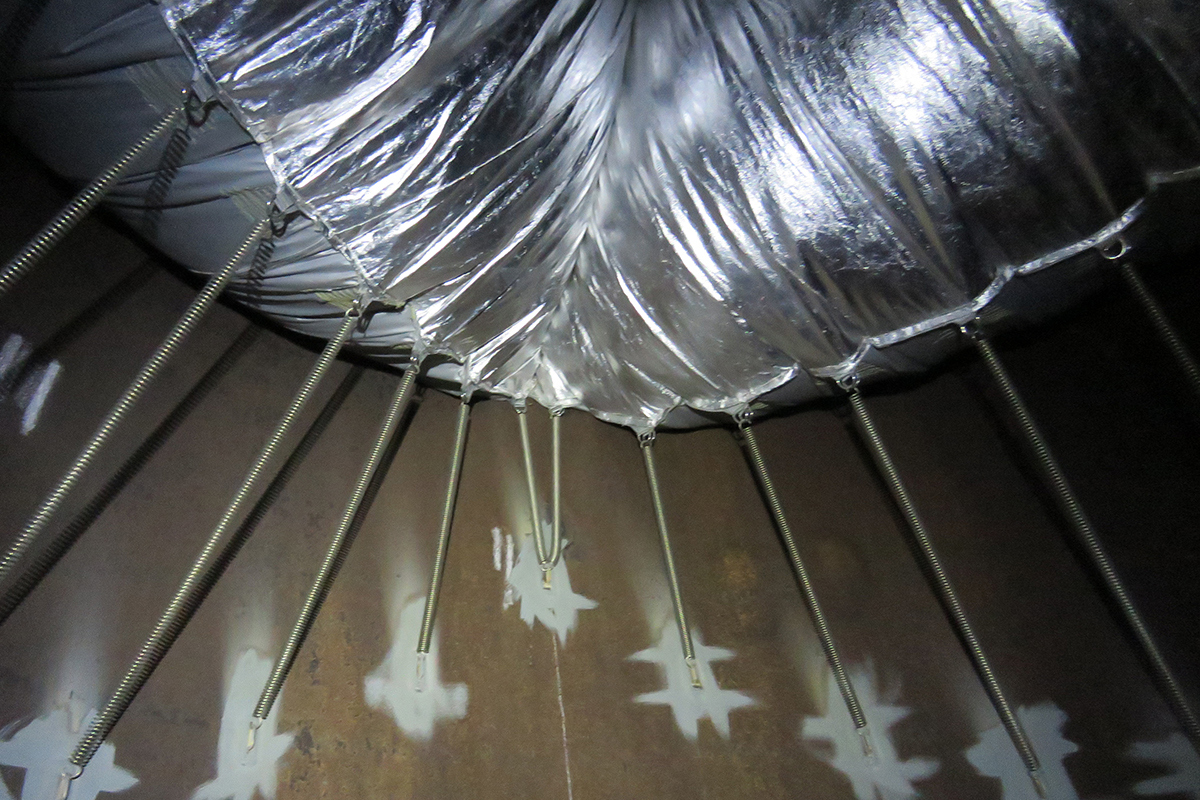

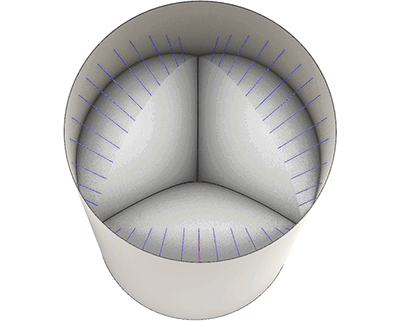

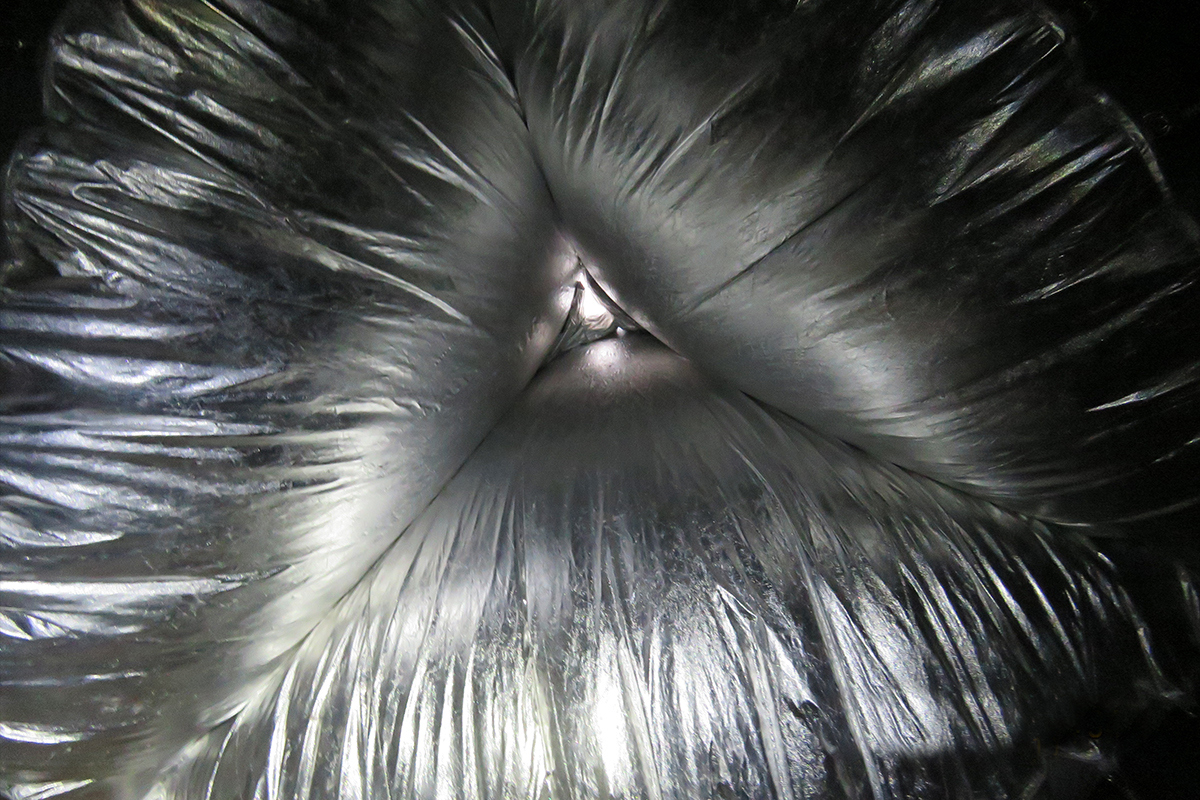

Chimenea cerrada

Chimenea sellada:
para evitar la pérdida de calor

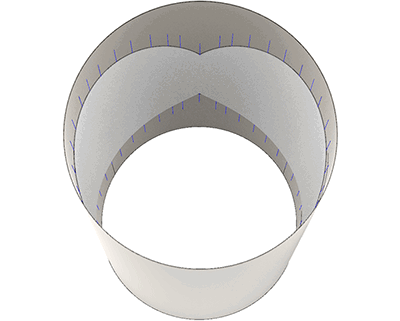

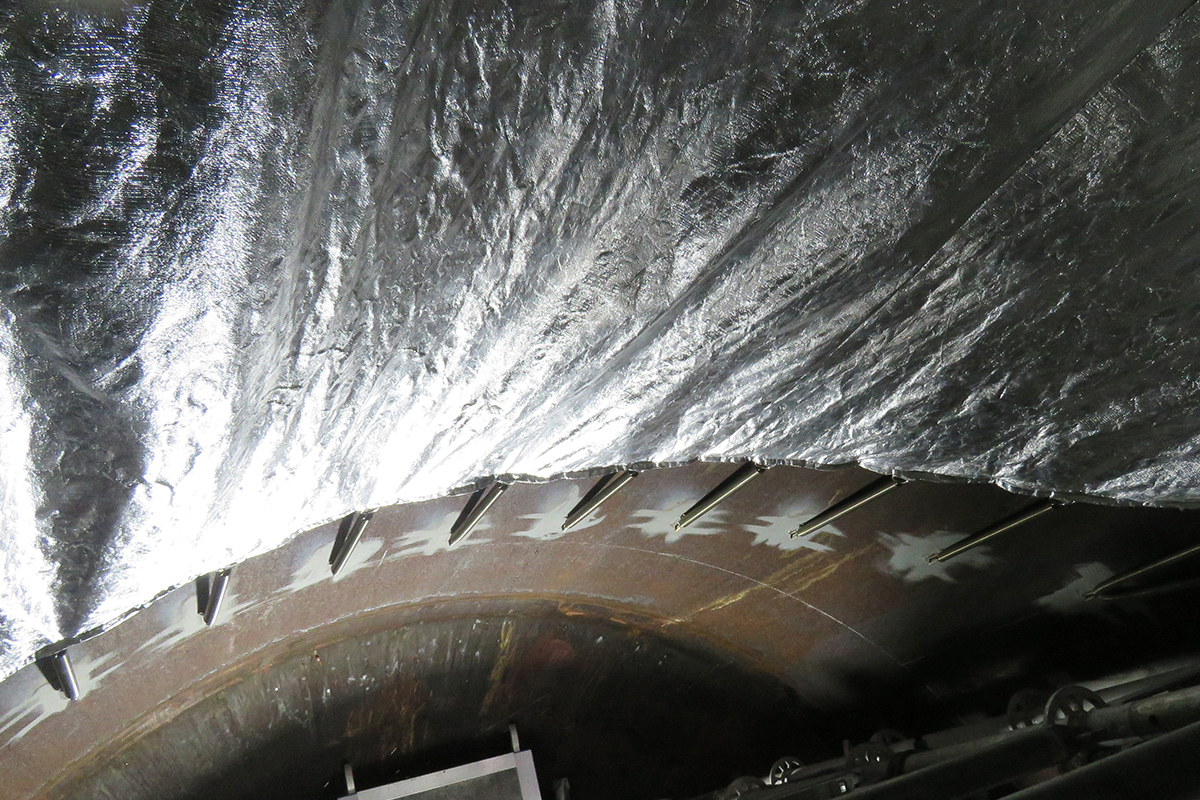

Chimenea abierta

Chimenea abierta para su uso:
evacuación de los gases de combustión

Válvulas de inflado de chimeneas

El vídeo siguiente muestra el inflado/llenado con aire de las válvulas inflables dereducción de CO2.

La razón para elegir las válvulas inflables dereducción de CO2 de Buitink Technology es que son compactas y ligeras, lo que las hace relativamente fáciles de instalar en chimeneas industriales existentes.

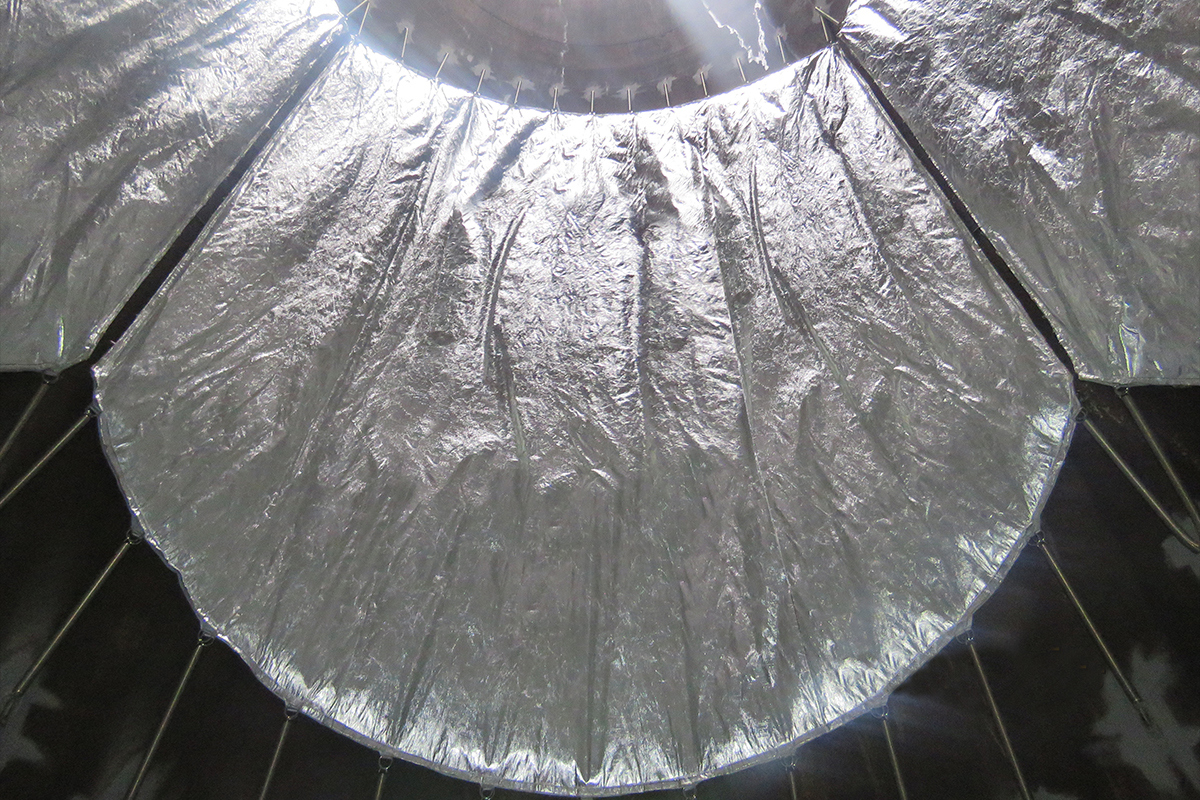

Además, las válvulas inflables para chimeneas de Buitink Technology son muy planas/planas cuando se aspiran y se aprietan contra la pared de la chimenea cuando se desinflan. Como resultado, prácticamente no constriñen la abertura de la chimenea y no obstruyen el paso y la descarga de los gases (de combustión).

Sostenible: conservación del calor y reducción de las emisionesde CO2

Muchos de los productos y soluciones de Buitink Technology contribuyen activamente a la reducción de las emisiones deCO2. Esto se aplica sin duda a las válvulas inflables dereducción de CO2 para chimeneas industriales.

Un ejemplo de la vida real muestra el enorme ahorro energético y la reducción de emisiones deCO2 que se pueden conseguir con unsistema de reducción de CO2 de Buitink Technology.

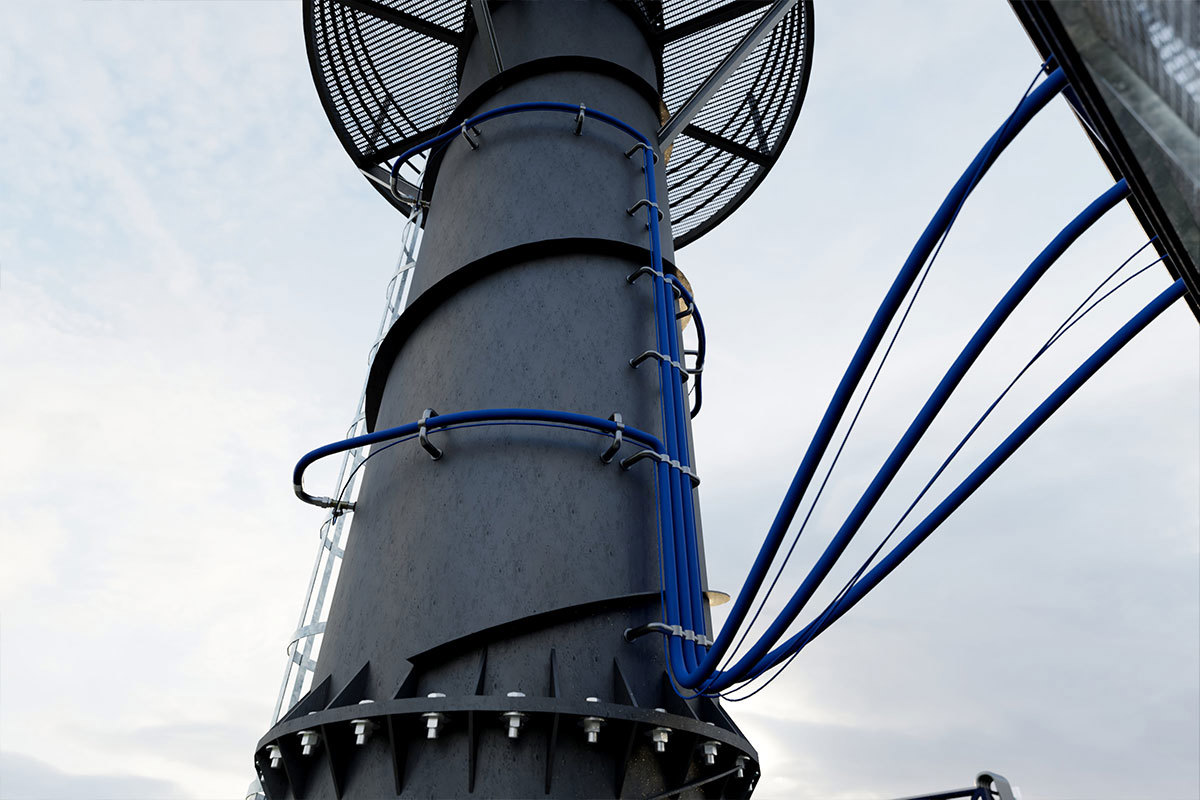

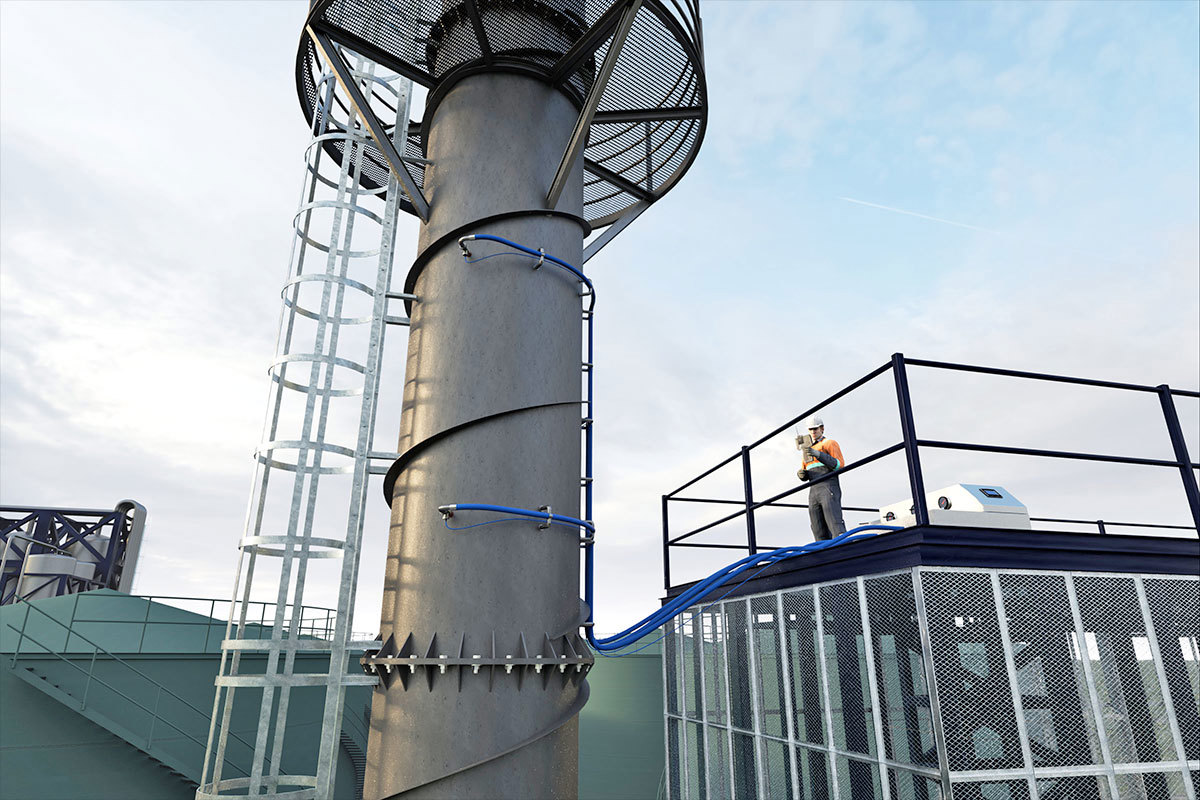

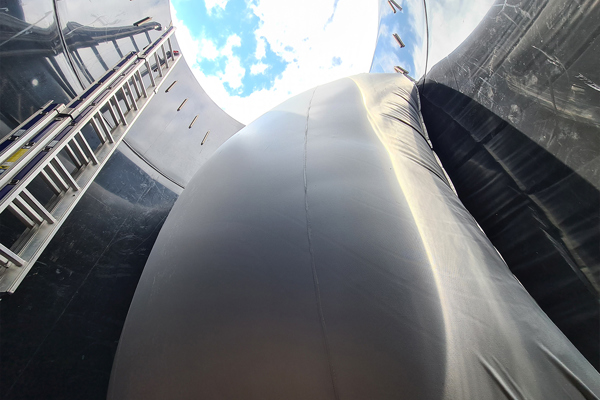

Las fotos de arriba corresponden a una chimenea industrial (3 m de diámetro) en la que se han instalado válvulas inflables dereducción de CO2 de Buitink Technology.

Detalles del proyecto de cierre de la chimenea en cuestión:

Diámetro:
3 metros
Temperatura del aire de escape: 150 grados Celsius
Velocidad del aire en la chimenea durante el apagado: 45 km/h

En este ejemplo real, la pérdida de energía y las emisiones deCO2 sin las válvulas dereducción de CO2 hinchables Buitink serían las siguientes:

Pérdida de energía:
16.988 kWh/h (1.734m3 de gas natural/h)
Emisiones deCO2: 3.462 toneladas/h

Consulte aquí el cálculo completo de la pérdida de energía y lasemisiones de CO2:

Energía y emisionesde CO2

Robusto, resistente al calor y a las corrientes de aire

Unsistema inflablede reducción de CO2 de Buitink Technology que se monta en chimeneas industriales es robusto, resistente al calor y puede absorber las fuerzas necesarias creadas por los movimientos de aire en la chimenea,

En función de los factores ambientales (tamaño, diámetro de la chimenea, temperatura máxima, fuerzas sobre las válvulas hinchables), seleccionamos los materiales adecuados con los que construir las válvulas.

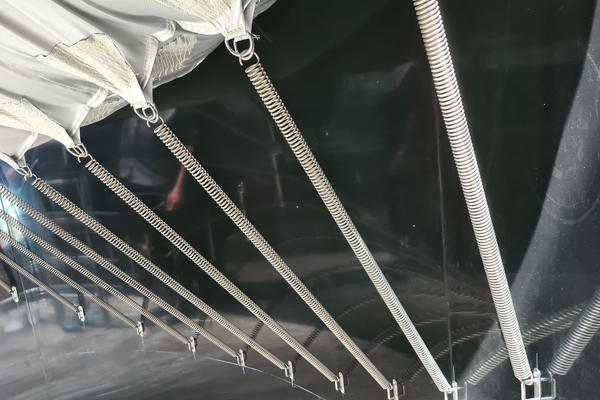

También diseñamos los puntos de fijación de los que se cuelgan las válvulas en la chimenea. Una vez diseñados, estos puntos de fijación pueden someterse a pruebas exhaustivas en nuestras instalaciones de ensayos de tracción.

Aquí encontrará un ejemplo de prueba de punto de fijación en general:

mangos de prueba de resistencia

Además de las pruebas de resistencia, también podemos realizar pruebas de fatiga en nuestras instalaciones, véase, por ejemplo:

pruebas exhaustivas de materiales

ensayo de dilatación fachada textil

Construcción con materiales especiales

En función de la situación y las condiciones específicas, seleccionamos los materiales adecuados con los que se monta una válvula inflable dereducción de CO2. También diseñamos un sistema de fijación y montaje en función de las cargas que se prevean sobre la válvula hinchable.

Al construir y seleccionar los materiales, tenemos en cuenta, por ejemplo:

  • Temperaturas de funcionamiento (temperaturas mínima y máxima en la chimenea);
  • Composición de los gases;
  • Velocidades del aire en la chimenea y, por tanto, a la resistencia requerida de los materiales;
  • Otros requisitos, como minimizar el riesgo de explosión debido a la fricción (en cuyo caso fabricamos la carcasa exterior delreductor de CO2 con un tejido recubierto antiestático).

En nuestro sitio web encontrará algunos ejemplos de láminas y tejidos recubiertos especialmente resistentes a las altas temperaturas y a los productos químicos y gases:

Hasta qué punto son necesarias pruebas de resistencia y fatiga, consideramos cada proyecto individual.

Se suministra en funcionamiento, incluida la dirección (automática)

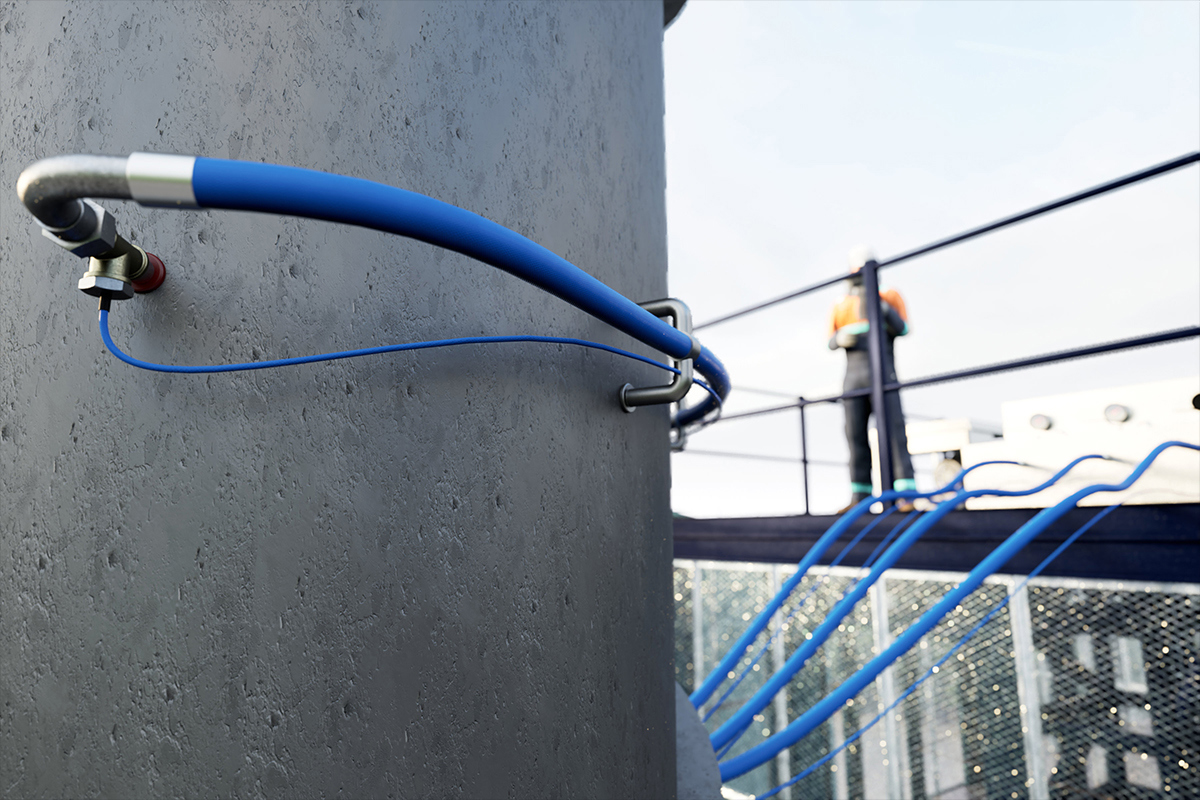

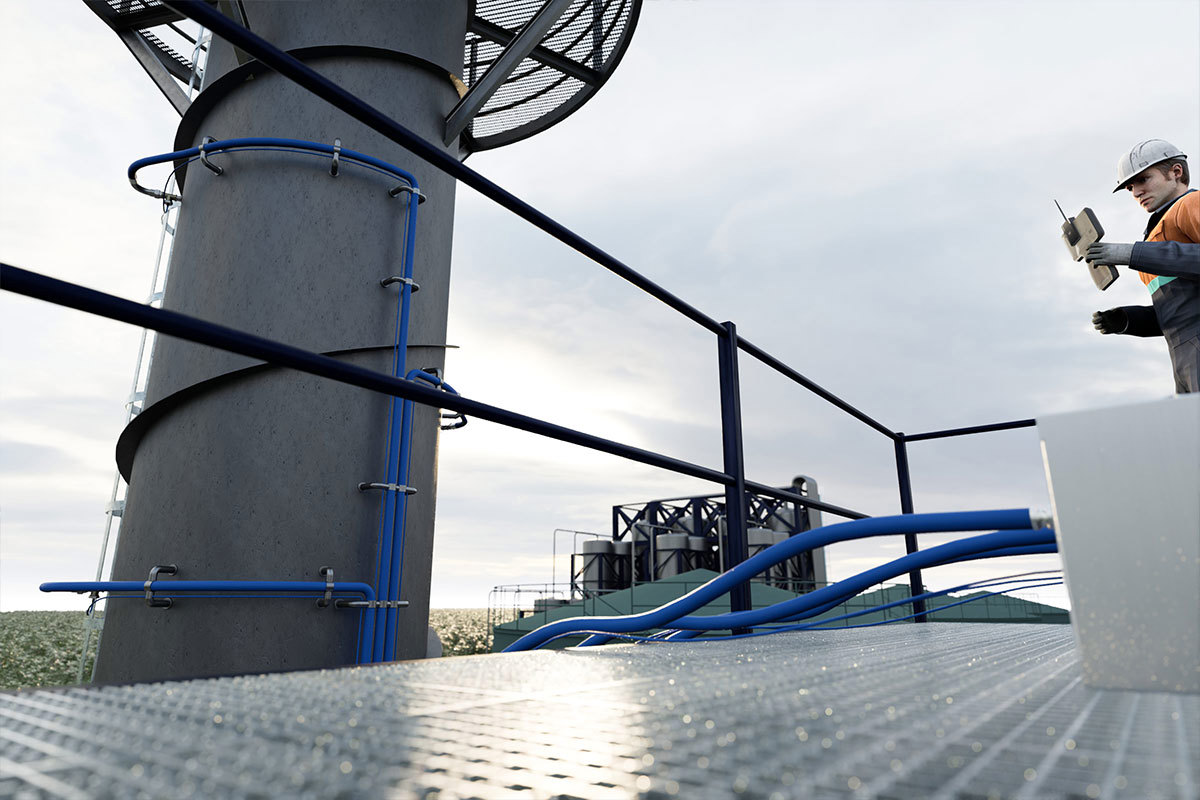

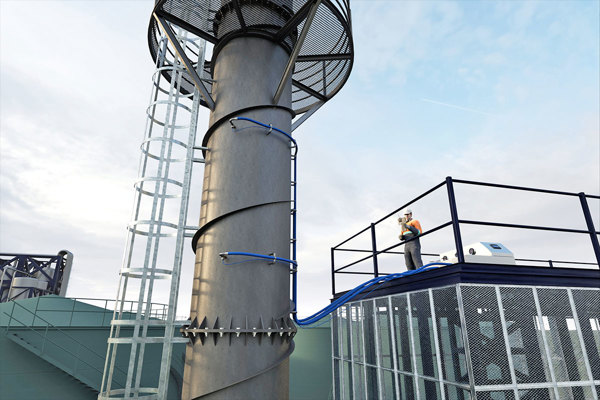

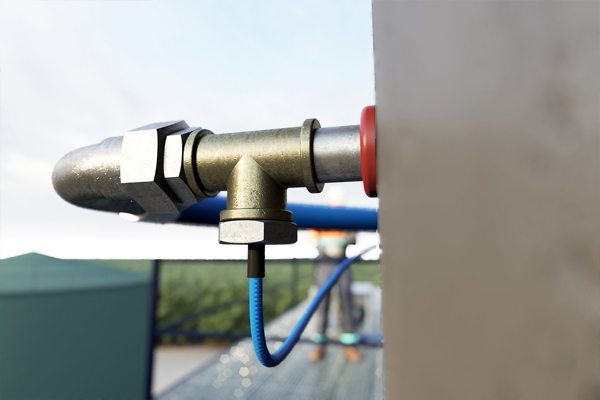

Podemos suministrar un sistema completo dereducción de CO2 inflable en funcionamiento con todos los componentes necesarios: válvulas inflables, electroválvulas, mangueras de aire, mangueras de medición, acoplamientos, colector, sistema de aire con control automático y lectura y funcionamiento remotos.

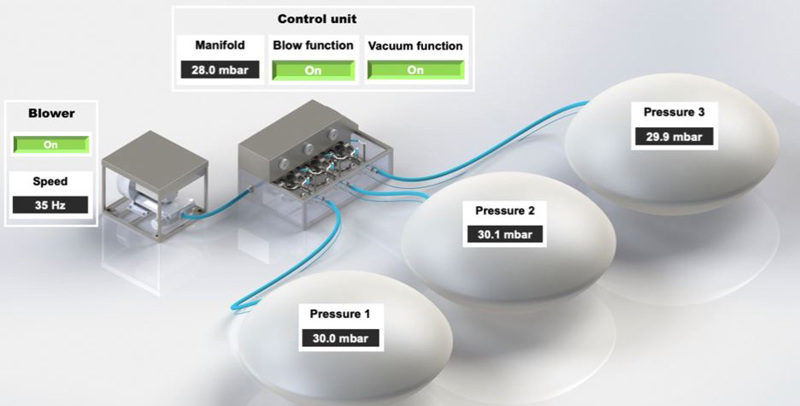

sistema inflable de reducción de CO2

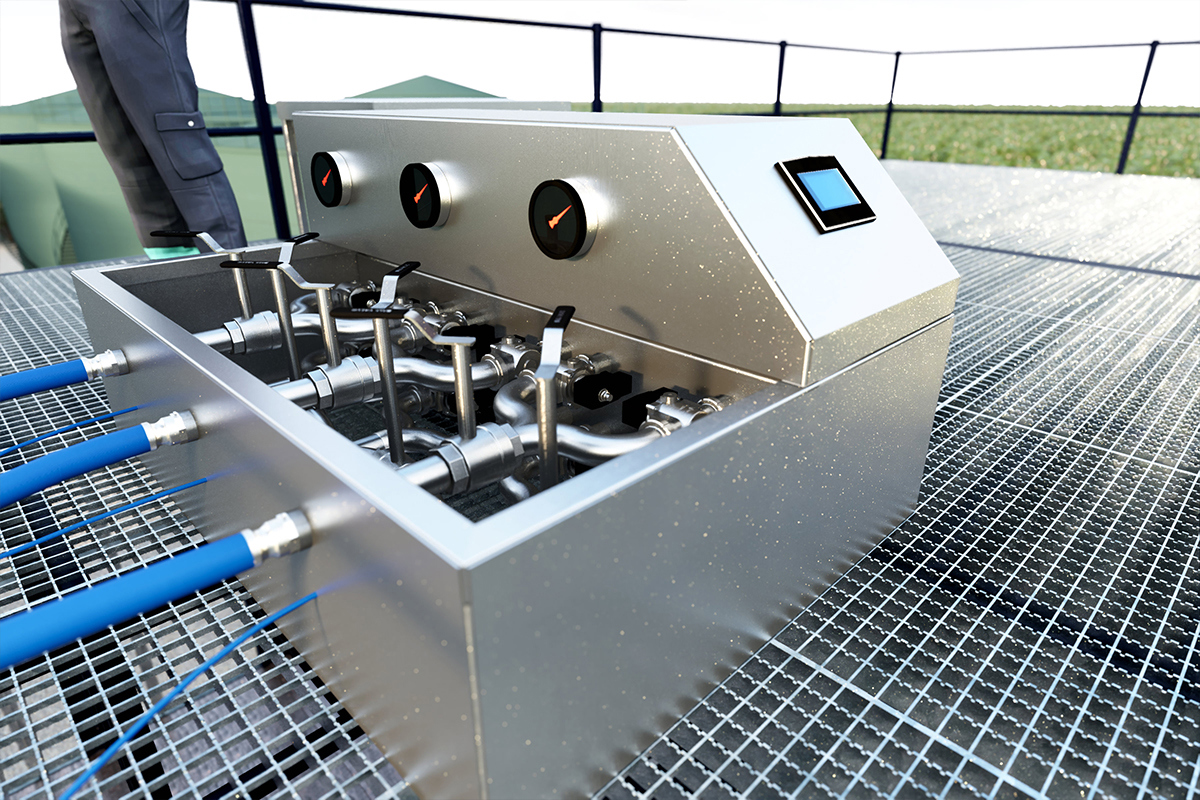

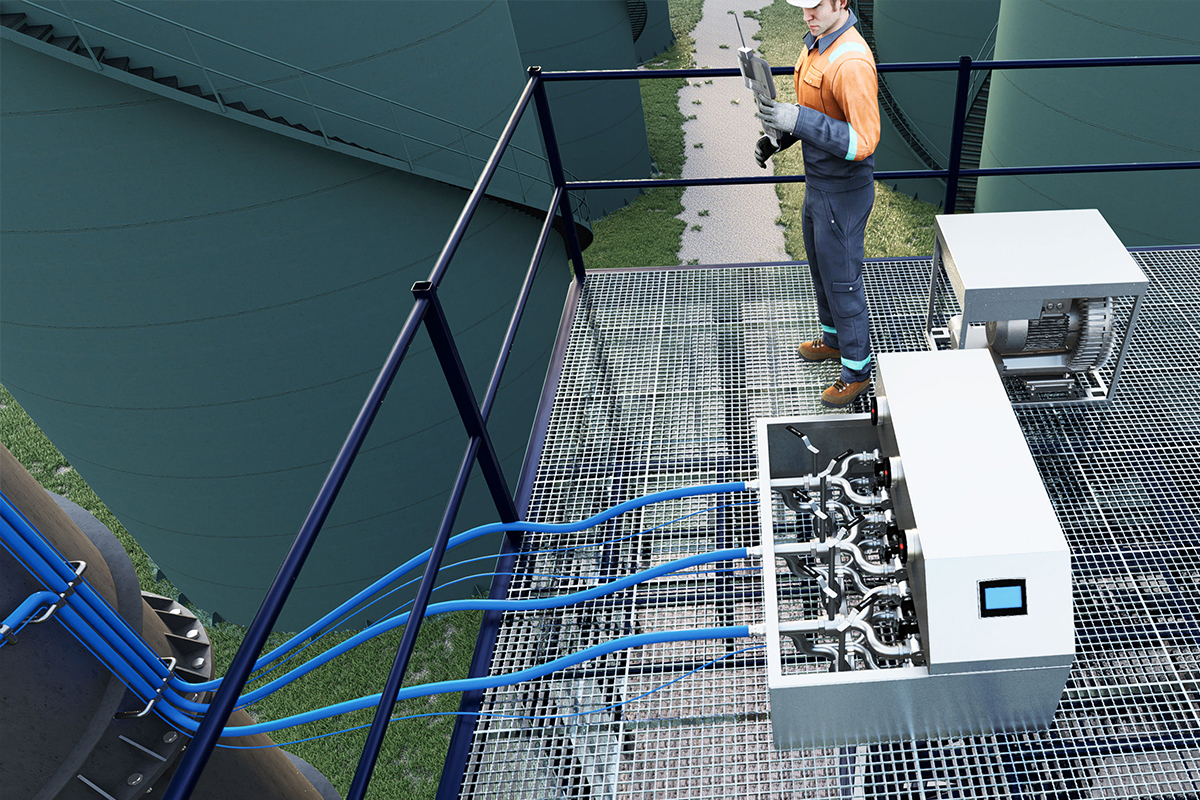

El cuadro de mandos controla las tres válvulas dereducción de CO2 hinchables: se pueden ajustar y leer las presiones. Todo el sistema se presuriza y mantiene automáticamente.

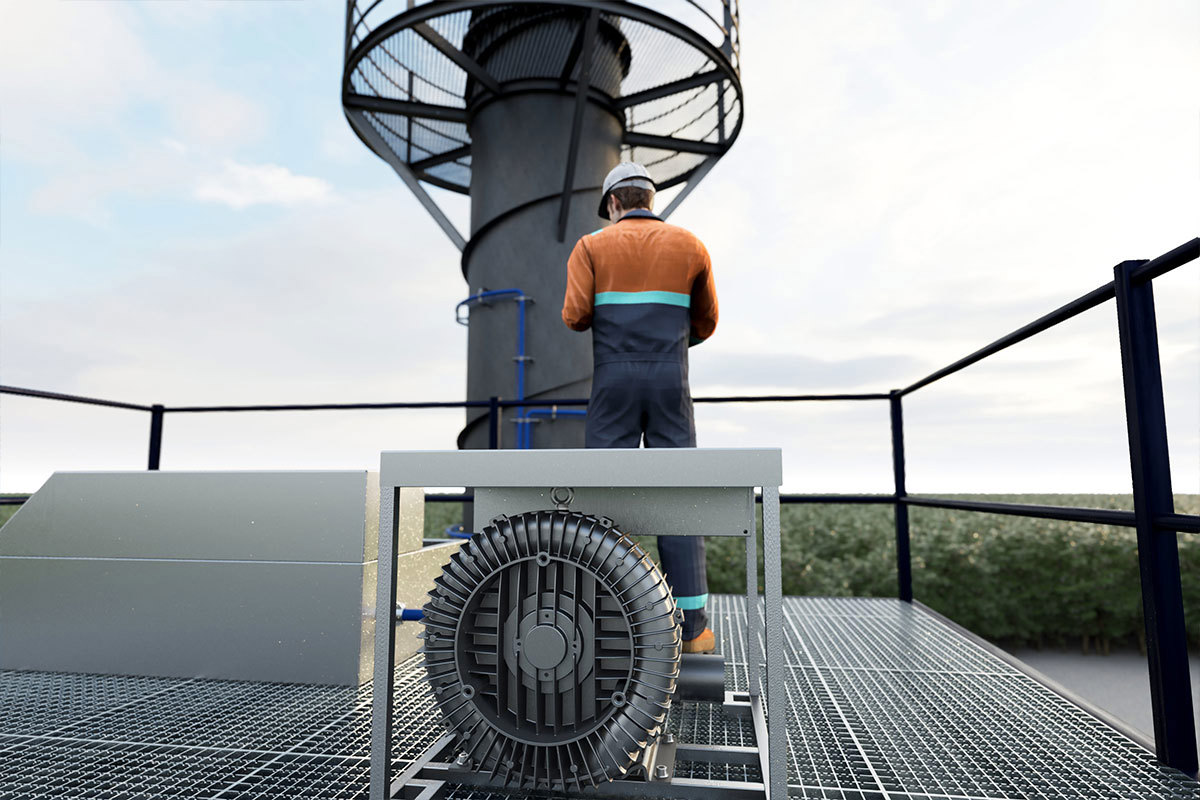

Un sistema de aire suministrado por nosotros no sólo puede llenar de aire las válvulas hinchables y mantenerlas a la presión adecuada, sino que también puede desinflar los cojines después de su uso.

Un sistema de aire suministrado por nosotros puede funcionar manualmente, utilizando el colector y los manómetros suministrados. A menudo, los ajustes correctos (especialmente la presión) se buscan manualmente durante la primera puesta en servicio, tras lo cual se registran y programan en el software para el control automático.

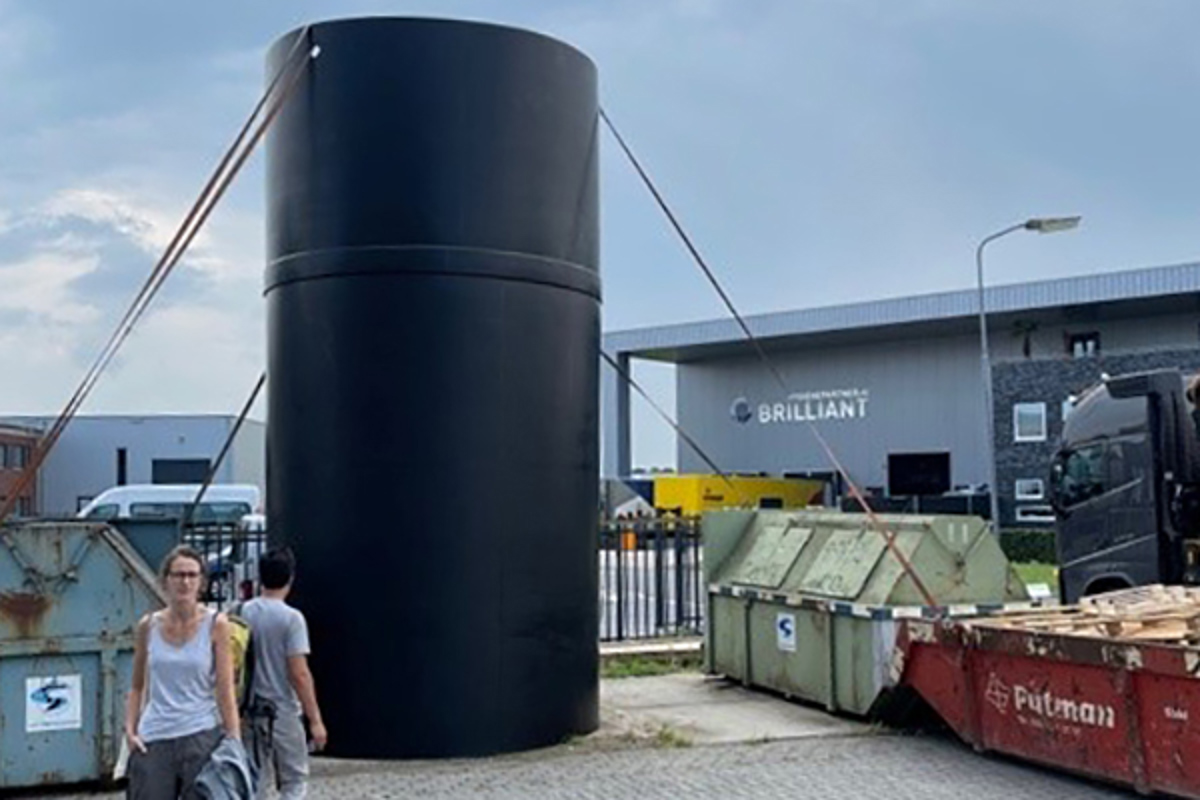

Probado en fábrica

Dependiendo de la aplicación, la situación, las condiciones previas y los requisitos relativos al sistema de válvula dereducción de CO2 inflable que personalicemos, podemos probar el sistema de fábrica en nuestras instalaciones de Duiven para minimizar los riesgos durante la puesta en servicio real.

El montaje y la instalación de nuestro sistema de válvulas suelen ir precedidos de muchos preparativos, y detener el proceso de una fábrica para montar las válvulas resulta costoso. Por eso, en la medida de lo posible, simulamos el proceso de montaje y el funcionamiento de las válvulas en nuestras instalaciones si aún existen incertidumbres sobre el funcionamiento o aspectos del mismo. Que esto sea necesario y/o útil depende siempre de la situación y de la aplicación de nuestro sistema.

Además de las pruebas prácticas, también podemos modelar el funcionamiento de los reductores deCO2 inflables y proporcionar una indicación de las fuerzas que actúan en la chimenea o en la pared de la chimenea.

Aquí encontrará un ejemplo de cálculo (indicativo) de una válvula de chimenea hinchable:

Cálculo de la válvula de chimenea

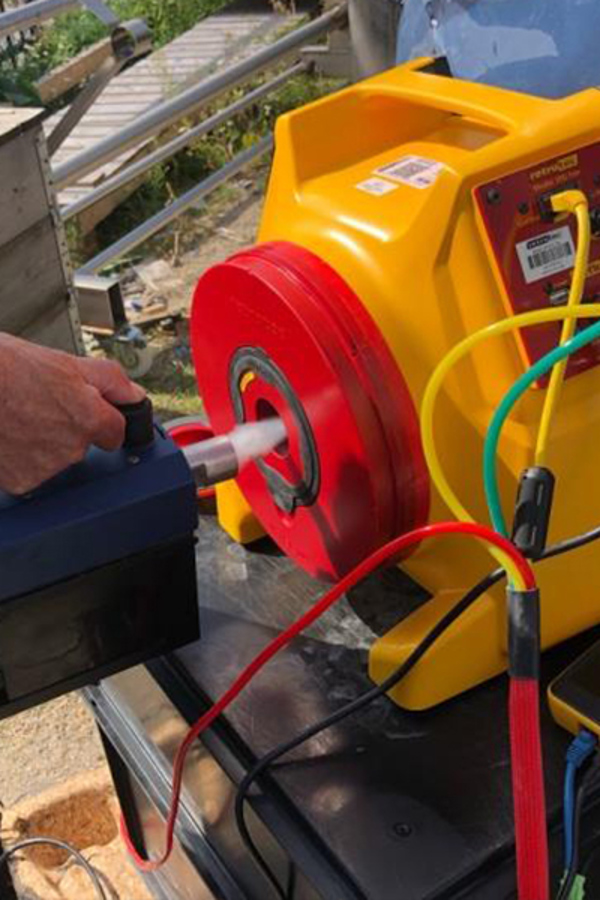

Además de comprobar el comportamiento y la forma durante el inflado y el desinflado, también podemos determinar qué pérdida de aire se sigue produciendo cuando las válvulas inflables están cerradas. Lo hemos comprobado en el montaje anterior (chimenea de 3 metros de diámetro). Conclusión: con una diferencia de presión de 100 pascales, sólo se produce una pérdida de aire de 42m3/hora.

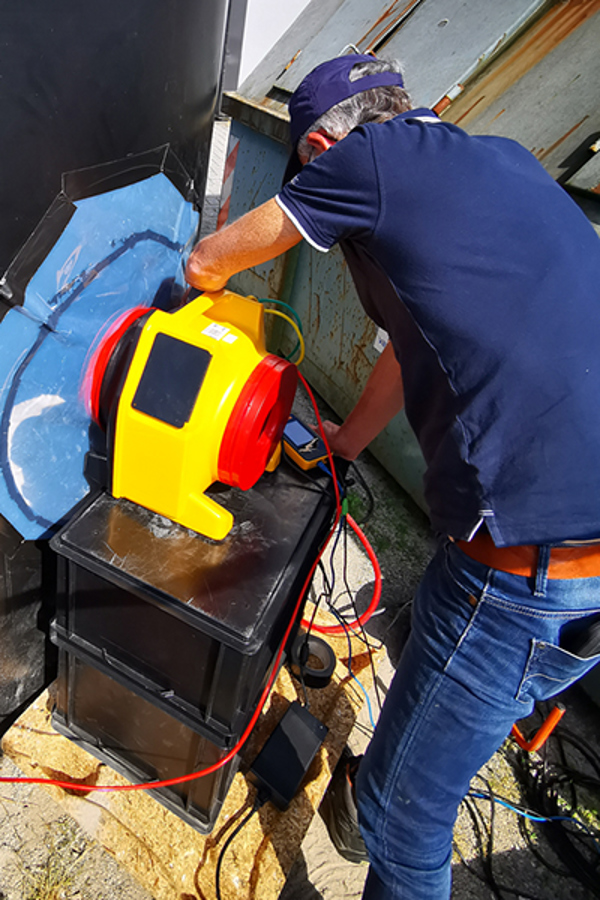

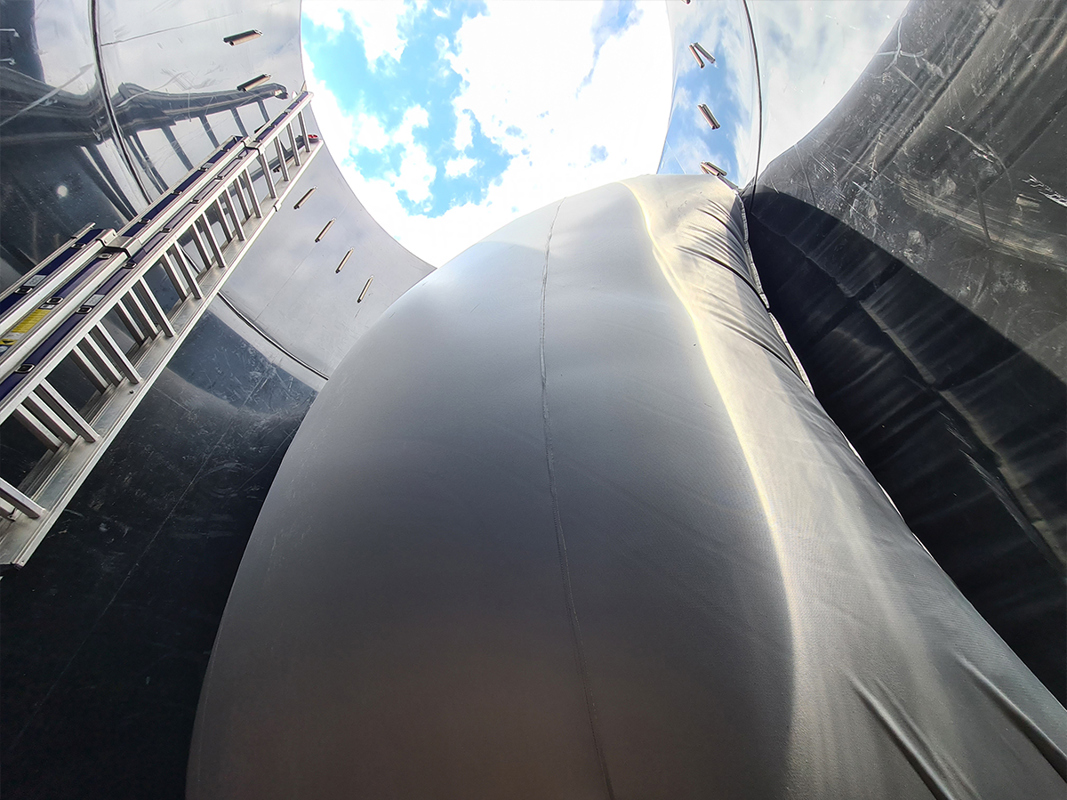

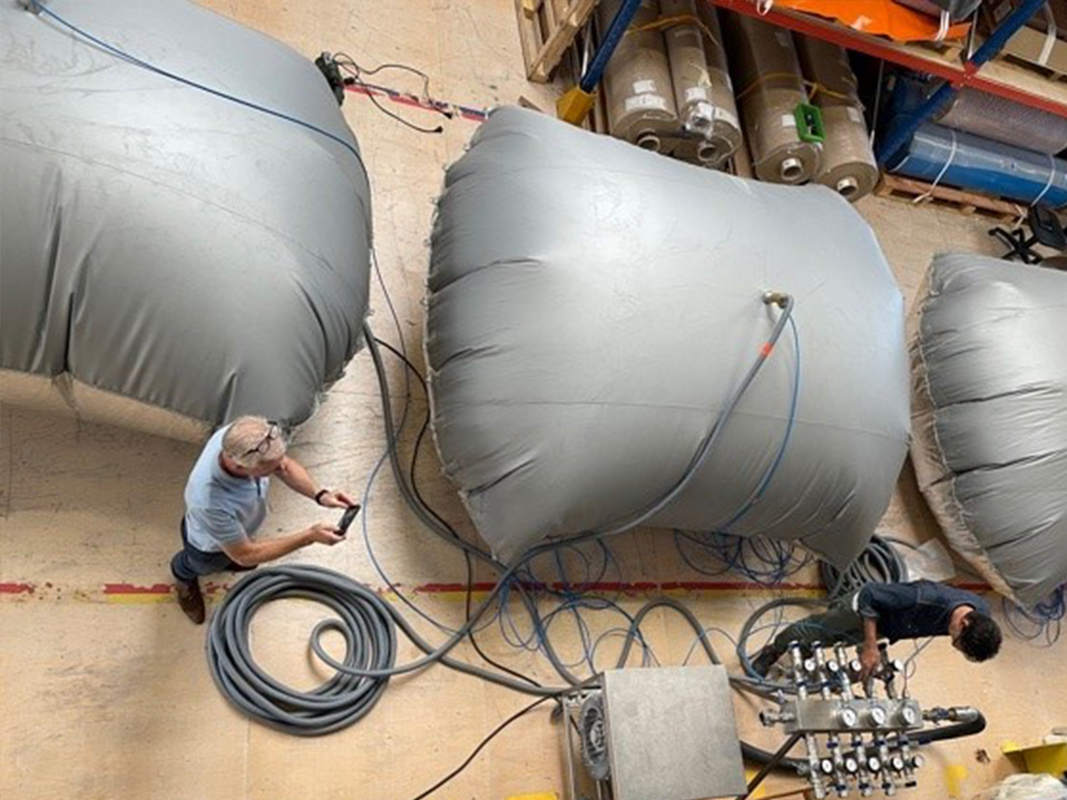

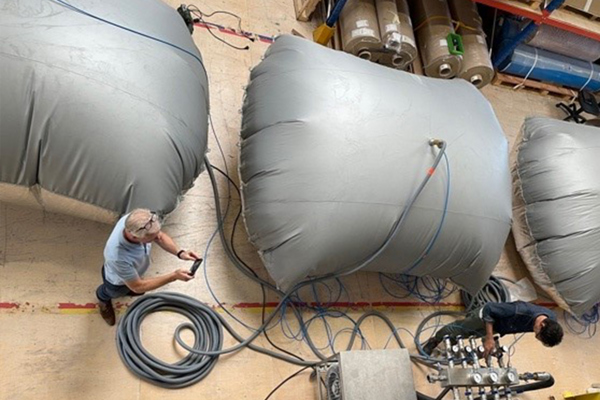

Configuración de prueba para medir la pérdida de aire en válvulas cerradas.

El informe de medición completo puede consultarse aquí:

Informe de medición

Prefabricación, embalaje y transporte

Suministramos nuestros productos prefabricados a todo el mundo. Esto también se aplica a nuestroreductor de CO2 inflable. Todas las piezas necesarias para la puesta en servicio, el ajuste y la puesta en marcha del sistema pueden ser diseñadas, fabricadas y suministradas por nosotros plug-and-play. También podemos supervisar el montaje en cualquier parte del mundo.

Las válvulas inflables dereducción de CO2 son compactas y ligeras y pueden transportarse de forma relativamente fácil y barata por vía aérea, marítima o por carretera.

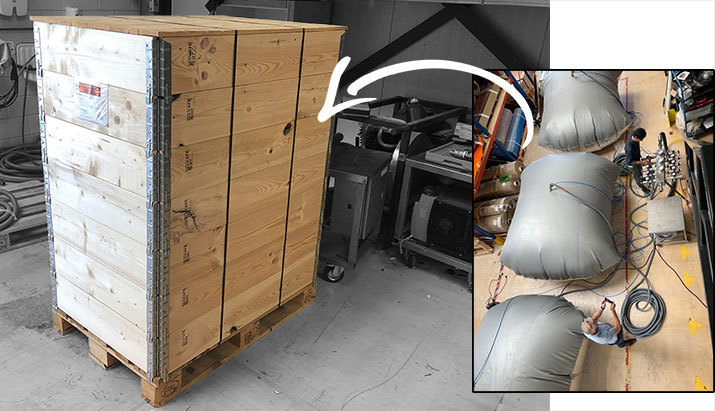

Válvula de chimenea de empaquetadura

Tres válvulas para una chimenea de 3 metros de diámetro embaladas en caja de transporte de madera sobre europalet: l x a x a = 80 x 120 x 160 cm. Peso: 75 kg.

Ventajas de nuestro sistema inflable dereducción de CO2

Un sistema inflable dereducción de CO2 de Buitink Technology presenta una serie de características y ventajas importantes frente a otras soluciones alternativas.

  • Con una inversión relativamente baja, ahorrará mucha energía y reducirá susemisiones de CO2.
  • Un reductorde CO2 hinchable de Buitink Technology es compacto, muy ligero, plegable y flexible, por lo que puede instalarse posteriormente en casi todas las chimeneas industriales;
  • Cuando no está inflado o desinflado, el reductor de CO2 inflable queda plano y ajustado contra la pared de la chimenea, de modo que el libre flujo de salida de los gases de combustión no está obstruido o apenas lo está.
  • Un reductorde CO2 inflable puede ser entregado por nosotros prefabricado, plug-and-play en todo el mundo;
  • Unsistema inflable de reducción de CO2 de Buitink Technology puede ser totalmente supervisado y controlado a distancia;
  • Una de las principales ventajas de una válvula inflable es que requiere poco mantenimiento. La válvula hinchable cumple su función (abierta o cerrada) al llenarse de aire o, por el contrario, al desinflarse o aspirarse mediante un sistema de aire central. Por lo tanto, el mantenimiento sólo tiene que realizarse en esta instalación de aire central. Una válvula hinchable no necesita lubricación, no hay que cambiar filtros, no hay que sustituir piezas de desgaste (preventivamente), no hay que cambiar filtros, etc.

FAQ Sistema inflable dereducción de CO2


¿A partir de qué diámetro de tubo de chimenea y hasta qué diámetro es adecuado este sistema de reducción deCO2?

Se trata de un sistema a medida que, en realidad, no tiene ninguna limitación en cuanto al diámetro del tubo de la chimenea que se desea cerrar con él. Los diámetros de tubo de chimenea más comunes están entre 120 y 360 cm de diámetro, que es también el ancho de banda de los sistemas que hemos construido.

¿El sistema de reducción deCO2 vacío no obstaculiza el flujo de aire en la chimenea?

Nuestro sistema puede colocarse y permanecer permanentemente en el tubo de la chimenea, ya que cuando no está lleno de aire, las válvulas se colocan muy ajustadas contra la pared interior de la chimenea. Por lo tanto, la masa presente que podría restringir el flujo de aire es nula, lo que también confirman los resultados de investigaciones reales.

¿En cuánto tiempo es operativo un sistema de reducción deCO2?

Desde el momento en que se conecta el suministro de aire, el sistema reductor deCO2 tarda una media de 4-5 minutos en llenarse por completo y la chimenea queda totalmente sellada. Por supuesto, la velocidad de llenado también depende del diámetro del tubo de la chimenea.

¿Qué temperaturas puede soportar el sistema de reducción deCO2?

Nuestros ingenieros determinan los materiales con los que se construirá el sistema de reducción deCO2 en función de una serie de parámetros. Los más importantes son la temperatura y la resistencia química. Podemos elegir entre una gama muy amplia de materiales, que a veces se aplican en varias capas para conseguir una mezcla óptima de propiedades.

¿Se tarda mucho en instalar el sistema de reducción deCO2?

Normalmente, el sistema se instala en cuanto se produce una parada en el centro de producción por mantenimiento. Suministramos un sistema completo "plug-and-play" que, con la debida preparación, planificación y, en su caso, supervisión de nuestros ingenieros, puede instalarse y ponerse en funcionamiento en poco tiempo.

¿El suministro de aire siempre forma parte de la entrega?

Para que un sistema de reducción de CO2 funcione de forma óptima, es importante que el llenado, la presurización y el desinflado de los elementos hinchables estén muy controlados. La mejor forma de hacerlo es con un suministro de aire a medida que funcione de forma totalmente automática y autónoma con respecto a otros sistemas de aire.

¿Cómo podemos estar seguros de que un sistema de reducción deCO2 es una buena solución para nosotros?

Por supuesto, cada situación es diferente y las condiciones cambian constantemente. Por ello, nuestra oferta incluye siempre la comprobación de conceptos y la simulación de situaciones "reales". Esto nos permite determinar juntos de antemano si una solución que hemos diseñado cumple las expectativas antes de incorporarla a su proceso.

¿Existen sistemas de reducción deCO2 que no permanezcan permanentemente en la chimenea?

También suministramos válvulas que pueden colocarse y retirarse en cada sesión de mantenimiento. La elección de un sistema de este tipo o de un sistema permanente depende principalmente de la accesibilidad de la posición en la que se va a colocar la válvula. Los suministros de aire también se colocan y retiran por sesión.

¿Tiene el sistema de reducción deCO2 una larga vida útil?

El tiempo de funcionamiento y la vida útil del sistema de reducción deCO2 dependen, naturalmente, de la intensidad de uso y de las condiciones en las que tenga que funcionar. Además, si las piezas se desgastan, siempre podemos realizar tareas de mantenimiento para prolongar la vida útil del sistema de reducción de CO2. El sistema tiene pocas o ninguna pieza móvil, por lo que el riesgo de avería se reduce al mínimo.

¿Puede nuestro departamento técnico instalar por sí mismo un sistema de reducción deCO2?

La entrega del sistema consiste en las válvulas de chimenea hinchables y un sistema de aire completo que se suministra al usuario final en formato básico plug and play, incluidas las instrucciones de instalación. Normalmente, un servicio técnico industrial puede instalarlo en sus propias instalaciones, posiblemente bajo la supervisión de nuestros ingenieros.
