En el proceso de producción de componentes de construcción prefabricados (tablas de suelo de madera), es necesario inclinarlos para que la parte inferior pueda recibir un tratamiento superficial (revestimiento) y un acabado.

Planteamiento del problema

Las piezas prefabricadas tienen tamaños y pesos distintos y también una estructura diferente, por lo que cogerlas y bajarlas durante el volteo parecía un problema difícil de resolver. Se pensó en un sistema complejo y (demasiado) caro de robots para coger y bajar las piezas.

Solución

Como solución sencilla y de bajo coste, Buitink Technology ha desarrollado un sistema de cojines hinchables/amortiguadores que pueden integrarse en el proceso de producción de las piezas prefabricadas.

Con cojines hinchables

Este sistema de almohadillas hinchables es ligero, flexible, compacto cuando no está hinchado y atrapa sin esfuerzo todos los golpes importantes durante el choque de las piezas prefabricadas.

Además, el amortiguador hinchable es un sistema de baja presión (la presión interior nunca supera los 500 mbar) y, por tanto, muy seguro de usar.

Las almohadillas hinchables están fabricadas con una lona revestida (TPU) muy resistente (tipo IV-VII, con una resistencia a la rotura de 7.000 - 13.000 N/ 5 cm) con alta resistencia a la perforación. Además, la almohadilla inflable está equipada con conexiones de aire y válvulas de alivio de presión ajustables, que liberan el exceso de presión de la almohadilla en caso de impacto.

También suministramos las almohadillas incluyendo un sistema de aire con control, que mantiene las almohadillas a la presión adecuada y puede conectarse al sistema de producción automatizado del cliente.

Sistema de almohadilla hinchable

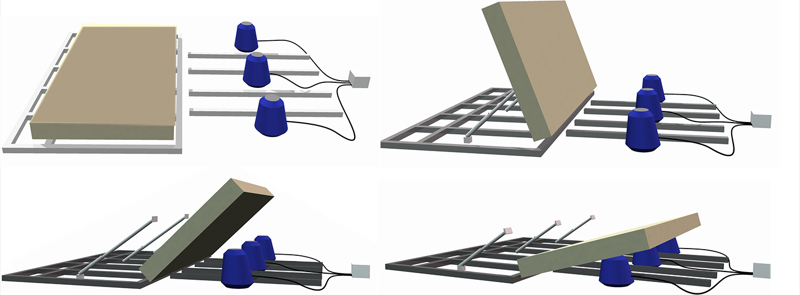

Como también se muestra en el vídeo a continuación, los siguientes pasos para utilizar los cojines de recogida son:

• Tablas de suelo basculantes de hasta 2.800 kg/pieza;
• Cuando una tabla del suelo sobrepasa su punto de vuelco, debe ser atrapada;
• Buitink Technology ha desarrollado un sistema de cojines para atrapar estas secciones del suelo;
• Los cojines funcionan como amortiguadores;

Basado en nuestros catchbags

La solución se basa en las catchbags o bolsas de aterrizaje desarrolladas por Buitink Technology, véase también nuestro sitio web:

Cojines de recogida para camiones

Llevamos décadas fabricando estas bolsas de desembarco para clientes de todo el mundo.
