"Techo de bombillas" ETFE Stationsplein Utrecht

La Stationsplein de Utrecht ha sufrido una metamorfosis. La empresa Buitink Technology, de Duiven, ha realizado una proeza técnica con innovadores cojines de aire en la marquesina de 30 metros de altura. La marquesina de acero contiene 49 cúpulas transparentes de lámina de ETFE.

Diseño

La metamorfosis de la plaza de la estación de Utrecht se plasmó muy bien en las primeras fases mediante visuales. Las aberturas redondas de la marquesina con nuestras cúpulas de ETFE ofrecen exactamente el resultado previsto en la realidad, como queda claro en las fotos de esta página.

Cojines de aire redondos de lámina de ETFE

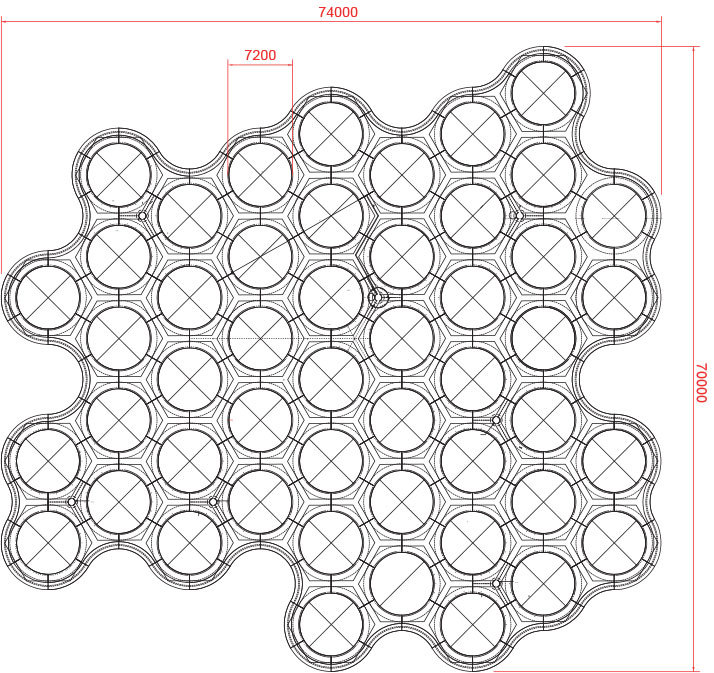

Buitink Technology realizó 49 cojines de aire circulares de lámina de ETFE de 7,2 metros de diámetro en el tejado de acero. Al soplar las láminas con una presión de aire controlada, se crea un sellado a prueba de tormentas y lluvia. El abombamiento correcto se determina de antemano soldando las láminas en tiras redondeadas (en forma de plátano).

Ingeniería de proyectos Claraboyas de ETFE

Además de la producción de los cojines de aire redondos de lámina de ETFE, Buitink Technology también ha llevado a cabo la ingeniería de los mismos. Además, Buitink Technology ha suministrado y montado la instalación de aire completa con los sistemas de tuberías y control. Esto garantiza que los cojines de aire se mantengan a la presión correcta.

ingeniería claraboyas de ETFE

Cálculo de fuerzas

Para la realización de nuestros proyectos, en este caso las claraboyas de ETFE para la plaza de la estación de Utrecht, llevamos a cabo un análisis total en el que calculamos, entre otras cosas, las fuerzas sobre y en el tejido. A continuación se muestra una pequeña selección del análisis con diferentes cargas:

Cálculo de fuerzas

Montaje

Nuestro equipo de montaje instaló las cúpulas de ETFE a 30 metros de altura, incluida la instalación aérea con las tuberías y los sistemas de control.

Detalles del proyecto Cúpulas de ETFE plaza de la estación

Tamaño: 49 cojines de ETFE, con un diámetro de 7 metros
Material: Película de ETFE, transparente
Cliente: Utrecht
Arquitecto: Ector Hoogstad Arquitectos
Contratista principal BAM
Ingeniero de estructuras Royal Haskoning DHV
Cúpulas de ETFE: Buitink Technology
Año de ejecución: 2018
