Gevelbekleding Westraven

Buitink Technology heeft de geveldoeksystemen van het Westraven gebouw in Utrecht vervangen.

De grootste textiele gevel van Nederland!

Het project betreft in totaal 179 geveldoeken, waarvan de langste doeken een afmetingen hebben (uit één stuk, zonder lasnaden!) van maar liefst 53 meter!

Voor het vervangen van de gevelbekleding heeft Buitink Technology de volledige engineering gedaan, een nieuw opspan systeem ontwikkeld en een hoogwaardig gaasdoek geselecteerd en toegepast zodat de huidige gevel wel tientallen jaren kan meegaan.

Geveltextiel van topkwaliteit

Voor de gevelbekleding heeft Buitink Technology gekozen voor het Frontside View 381 geveldoek van fabrikant Serge Ferrari. Een materiaal van topkwaliteit in de kleur zwart-kersen (‘’black-cherry’’). Afhankelijk van de intensiteit van het (zon)licht, de invalshoek van de zon en de hoek van waaronder het gebouw bekeken wordt heeft de gevel een andere kleur, die varieert van diepzwart naar brons/ zilver.

Specs Frontside View 381

Renovatie Westraven gebouw: klimaatgevel

Rijksgebouwendienst heeft enkele jaren terug voor Rijkswaterstaat het kantorencomplex Westraven onder de rook van Utrecht volledig gerenoveerd. Het gebouw is oorspronkelijk in de jaren 70 gebouwd volgens het jackblock systeem. Een bouwsysteem waarbij het gebouw ‘groeit’ vanuit de bouwput door telkens de gestorte verdieping op te vijzelen naar uiteindelijk 90 meter hoogte.

Het gebouw was voorzien van traditionele zonwering en balkons, maar rond de hoogbouw was in het verleden sprake van veel windhinder waardoor op de hogere verdiepingen zeer slecht geventileerd kon worden.

Overzicht situering gevelbekleding

Overzicht situering gevelbekleding

Klimaatgevel door textiele tweede huid

In het renovatieplan is daarom uitgegaan van een buitenschil waarmee een klimaatgevel werd gecreëerd die bestaat uit een glazen borstwering op zithoogte voor licht en zicht, afgewisseld door stroken gaasdoek van geweven hoogwaardig textiel met speciale coating.

Deze geveldoeken zijn gemakkelijk schoon te houden en vervuiling door mossen, algen of vogelpoep krijgen ondank de vele gaatjes en openheid geen grip op het gladde oppervlak.

De mazen van het weefsel met 28% openheid, zijn net als de sterkte uitvoerig getest en geoptimaliseerd voor toepassing in de gevel op hoogten waar de wind behoorlijk te keer kan gaan. Het geveldoek breekt de wind door de snelheid om te zetten in allemaal kleine wervelingen achter het doek die elkaar uitdoven. Hierdoor kan je vaker probleemloos op 20 hoog de ramen openen zonder dat de papieren spontaan door de ruimte vliegen.

Rijkswaterstaat koos voor een uitvoering met donkere doeken hetgeen in de praktijk een belangrijk voordeel biedt, want dit absorbeert het meeste licht waardoor het doorzicht van binnenuit niet wordt belemmerd door bijvoorbeeld hinderlijk reflectie van de binnenverlichting. Aan de andere kant voorziet het doek in een prettige zonwering.

De geveldoeken zitten gemonteerd aan alle zijdes behalve aan de noordkant. Daar is gekozen voor dubbelglas in verband met het ontbreken van zon aan die kant en omdat dit een betere isolatie geeft van het geluid afkomstig van de A12.

Vervangen van de oude textiele gevel

Nadat dit, door Cepezed architecten, uitgewerkte concept voor een nieuwe 2e huid façade door Rijkswaterstaat is verkozen, is tot aanbesteding en uitvoering overgegaan. Door verschillende foute keuzes in dit traject is er helaas na enkele jaren een situatie ontstaan waarbij het volledig vervangen van alle doeken onvermijdbaar was. Het heeft niet gebracht wat destijds door verschillende leveranciers is toegezegd.

Buitink Technology her-ontwerpt en her-ontwikkelt textiele tweede huidfacade

Buitink Technology heeft al haar expertise op het gebied geveldoek systemen ingezet om een volledige re-engineering van het opspan systeem te ontwikkelen gecombineerd met een alternatieve technisch onderbouwde materiaalkeuze voor de doeken zelf. Dit heeft geresulteerd in het volledig vervangen van de textiele buitenschil van de oost – west – en zuidgevel. Hierbij zijn zelfs uitgebreide tests gedaan waarin gebouw bewegingen in de dilatatie zijn meegenomen om alle omstandigheden te simuleren.

Hoe wij deze test hebben uitgevoerd ziet u hier: Dilatie test

Na jaren van voorbereiding, maanden van productie in Duiven en montage op locatie in Utrecht is deze megaklus uiteindelijk begin 2021 succesvol afgerond en opgeleverd aan BAM Bouw en Techniek.

Rijkswaterstaat Westraven zit de komende tientallen jaren weer strak in haar jasje en is en blijft een visitekaartje voor de mogelijkheden van Bouwen met Textiel zoals we dat bij Buitink Technology al vele jaren doen. Een iconisch gebouw dat wij vanuit alle medewerkers met trots als referentie gebruiken voor onze expertise op dit gebied.

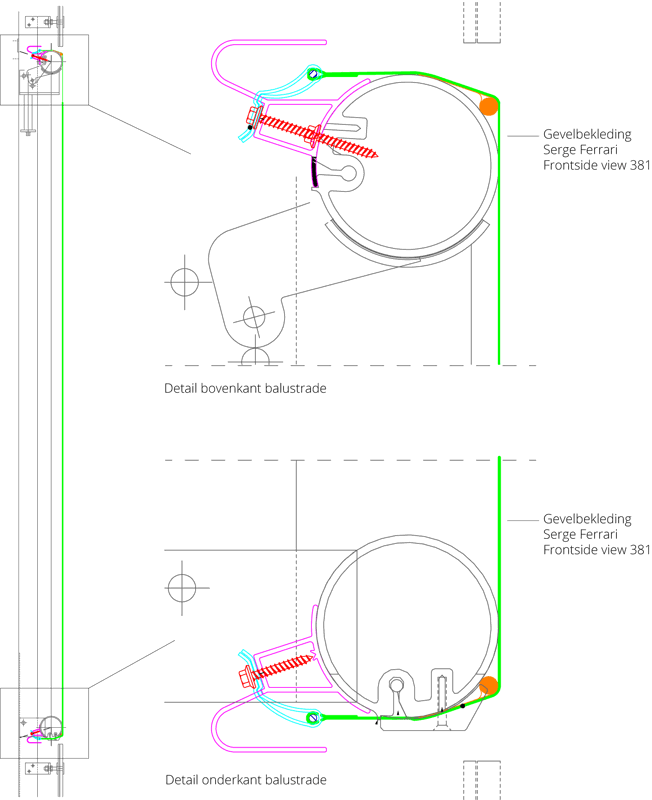

Detaillering gevelbekledingssysteem

Detaillering gevelbekledingssysteem

Projectgegevens:

Afmeting:
179 geveldoeken, totaaloppervlak +/- 10.000 m2
Materiaal: Serge Ferrari Frontside view 381 | Specs >
Opdrachtgever: Rijksvastgoedbedrijf
Hoofdaannemer: BAM Bouw en Techniek BV
Architect: Cepezed
Adviseur: Peutz
Geveldoeksysteem: Buitink Technology
Oplevering: 2020

Locatie

Griffioenlaan, Utrecht
