ETFE panelen facade Parijs

Buitink Technology heeft samen met haar partner Highpoint Structures de ETFE panelen geëngineerd, vervaardigd en gemonteerd voor de nieuwe facade-constructie van Paviljoen 6 van Parc des expositions de la Porte de Versailles.

Het totale oppervlak van de ETFE panelen bedraagt circa 1.200 m2. De facade is opgebouwd uit 78 ETFE folie gevulde panelen.

Luifel met ETFE panelen

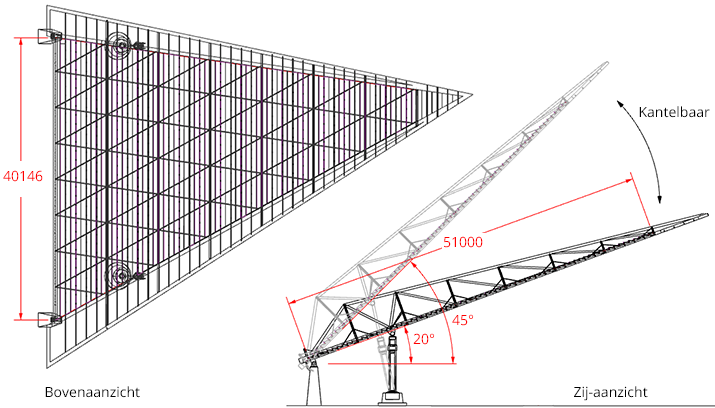

De luifel is driehoekig van vorm en de drie zijden hebben de volgende lengtes: 41 m, 59 m en 67 m. De gehele luifelconstructie is beweegbaar middels hydrauliek cilinders en kan in twee standen gezet worden: op 20 en 45 graden t.o.v. de grond.

Luifel met ETFE panelen

Ontwerp van Jean Nouvel

De facade is een ontwerp van Jean Nouvel, Ateliers Jean Nouvel in Parijs. Aan de luifel hangen verticale balken (lichtkranten) in verschillende afmetingen. Op deze lichtkranten worden verschillende teksten en kleuren getoond, afhankelijk van het evenement dat plaatsvindt.

Engineering

Er is uitgebreid gerekend conform de Europese regelgeving aan de krachten en vervormingen gerelateerd aan de ETFE panelen. Buitink Technology heeft gedurende de productie continu de kwaliteit en sterkte van de ETFE folie en de lasnaden getest.

Voorbeeld krachtberekening op ETFE panelen

Voorbeeld krachtberekening ETFE panelen

Trektest van ETFE folie

Trektest ETFE folie

Mockup ETFE paneel

Voordat de opdracht in productie is genomen, is eerst een mockup gemaakt ter goedkeuring.

Productie

Buitink Technology heeft alle gepolijste RVS frames waarin de ETFE panelen worden gespannen in eigen huis getekend en gefabriceerd, mede vanwege de grote nauwkeurigheid die vereist was bij deze complexe 3D constructie.

Montage

Voor de montage en het op voorspanning brengen en houden van de ETFE panelen heeft Buitink Technology speciale aluminium profielen ontwikkeld voor dit project.

Projectgegevens

Oppervlak: Ca. 1.200 m2, bestaande uit 78 ETFE panelen
Materiaal:
Transparante ETFE folie, aluminium profielen en RVS gepolijste frames
Project: Parc des Expositions de la Porte de Versailles, Façade du nouveau pavillon 6
Opdrachtgever: Viparis Holding
Ontwerp: Jean Nouvel, Ateliers Jean Nouvel in Parijs.
Locatie: Parc des expositions de la Porte de Versailles 1 Place de la Porte de Versailles, 75015 Paris
ETFE panelen: Buitink Technology en Highpoint Structures
Uitvoeringsjaar: 2019

Locatie

Parc des expositions de la Porte de Versailles 1 Place de la Porte de Versailles, 75015 Paris
